TC1601L
產品敘述TC1601L是字符型16x1 的單色LCD液晶顯示器,TC1601L是16字x1行的點陣式5x8字符顯示器模組,內置ST7066 IC,5V電壓驅動,也可改用負壓3V ,此款有無背光模組,可以選用LED背光,背光包含多種搭配例如黃綠光、藍光、綠光、白光、琥珀光、紅光以及RBG 彩色背光。 ST7066 IC 有多種字庫版本供客戶選擇,有English/Japanese, Western
- 型號:
產品敘述TC1601L是字符型16x1 的單色LCD液晶顯示器,TC1601L是16字x1行的點陣式5x8字符顯示器模組,內置ST7066 IC,5V電壓驅動,也可改用負壓3V ,此款有無背光模組,可以選用LED背光,背光包含多種搭配例如黃綠光、藍光、綠光、白光、琥珀光、紅光以及RBG 彩色背光。 ST7066 IC 有多種字庫版本供客戶選擇,有English/Japanese, Western
產品敘述
TC1601L是字符型16x1 的單色LCD液晶顯示器,TC1601L是16字x1行的點陣式5x8字符顯示器模組,內置ST7066 IC,5V電壓驅動,也可改用負壓3V ,此款有無背光模組,可以選用LED背光,背光包含多種搭配例如黃綠光、藍光、綠光、白光、琥珀光、紅光以及RBG 彩色背光。 ST7066 IC 有多種字庫版本供客戶選擇,有English/Japanese, Western European, Eastern European, Scandinavian European, Cyrillic (Russian), and Hebrew/Arabic等等,客戶可依據需求選擇適合的IC 版本。同時有SPI/I2C 介面可供選擇,但是IC需改用RW1063.
TC1601L 有不同的接口可供選擇, 細節如下:
?TC1601L : 6800 接口(ST7066 IC)
?TC1601L3: I2C 接口(RW1063 IC)

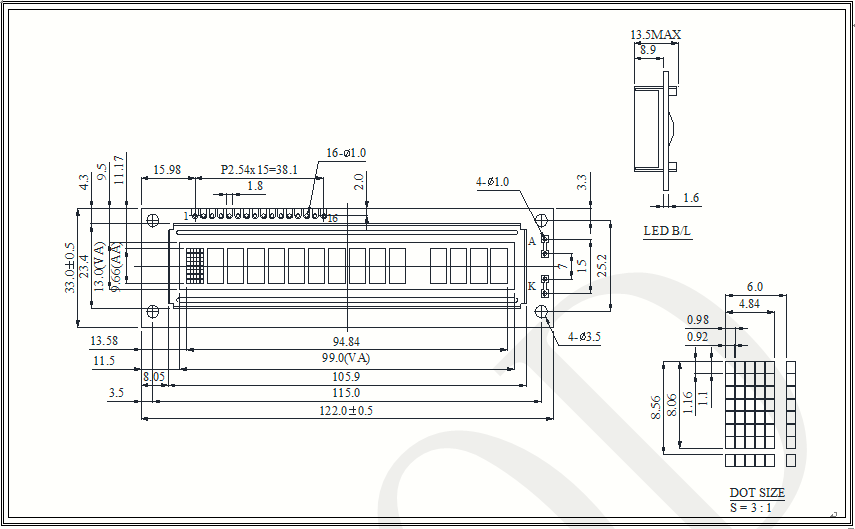

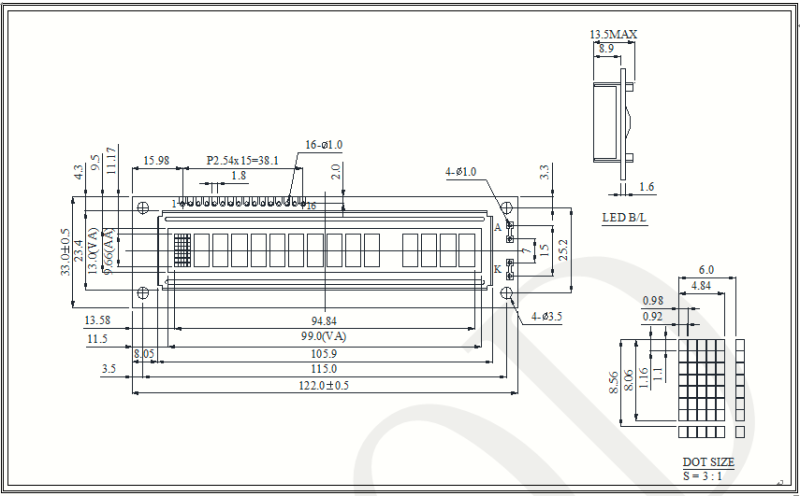

規格圖
產品規格
Pin功能定義
Pin No. | 符號 | Level | 說明 |
1 | VSS | 0V | Ground |
2 | VDD | 5.0V | Supply Voltage for logic |
3 | VO | (Variable) | Operating voltage for LCD |
4 | RS | H/L | H: DATA, L: Instruction code |
5 | R/W | H/L | H: Read L: Write |
6 | E | H,H→L | Chip enable signal |
7 | DB0 | H/L | Data bit 0 |
8 | DB1 | H/L | Data bit 1 |
9 | DB2 | H/L | Data bit 2 |
10 | DB3 | H/L | Data bit 3 |
11 | DB4 | H/L | Data bit 4 |
12 | DB5 | H/L | Data bit 5 |
13 | DB6 | H/L | Data bit 6 |
14 | DB7 | H/L | Data bit 7 |
15 | A | - | Power supply for B/L(+) |
16 | K | - | Power supply for B/L(-) |
規格說明
項目 | 標準尺寸 | 單位 |
字符數 | 16 字符 x 1 行 | - |
模塊尺寸 | 122.0 x 33.0 x 13.5 (MAX) | mm |
檢視區域 | 99.0 x 13.0 | mm |
有效區域 | 94.84 x 9.66 | mm |
點大小 | 0.92 x 1.1 | mm |
點間距 | 0.98 x 1.16 | mm |
字符大小 | 4.84 x 8.06 | mm |
字符間距 | 6.0 x 8.56 | mm |
驅動方式 | 1/16 | |
背光類型 | LED | |
IC | ST7066U | |
接口 | 6800 |
最大絕對額定值
項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
工作溫度 | TOP | -20 | - | +70 | ℃ |
儲存溫度 | TST | -30 | - | +80 | ℃ |
輸入電壓 | VI | VSS | - | VDD | V |
邏輯電源電壓 | VDD-VSS | -0.3 | - | 7 | V |
LCD電源電壓 | VDD-Vo | -0.3 | - | 13 | V |
電氣特性
項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
邏輯電源電壓 | VDD-VSS | - | 4.5 | 5.0 | 5.5 | V |
LCD電源電壓 | VDD-V0 | Ta=-20℃ | - | - | 5.5 | V |
輸入高電壓 | VIH | - | 0.7 VDD | - | VDD | V |
輸入低電壓 | VIL | - | Vss | - | 0.6 | V |
輸出高電壓 | VOH | - | 3.9 | - | VDD | V |
輸出低電壓 | VOL | - | 0 | - | 0.4 | V |
供電電流 | IDD | VDD=5.0V | 1.0 | 1.2 | 1.5 | mA |
