產品敘述
TG12232A 是一款122x32圖形點陣液晶LCD模塊搭配PCB板,模塊外觀尺寸 80 x 44 mm,檢視區域尺寸為60 x 18 mm。此122x32繪圖型顯示器內建 SBN1661G 控制器IC,預設支持6800 8-bit并列接口和5V電壓,可選負壓3V驅動版本。TG12232A有多色LED背光可選擇,LCD 有正顯與負顯及FSTN型LCD。如果需要使用內震蕩器請選TG12232A型號系列,若是需要外震蕩器2KHz請選TG12232C型號系列,若需內建中文字庫可選型號TG12232L型號系列。
由于TG12232A系列122x32 LCD模塊設計了PCB板,客戶不需要自行開發PCB版。PCB上設計了四個螺絲孔使客戶更容易將模塊安裝于應用產品上。其工作溫度范圍為-20℃至+70℃,儲存溫度范圍為-30℃至+80℃。

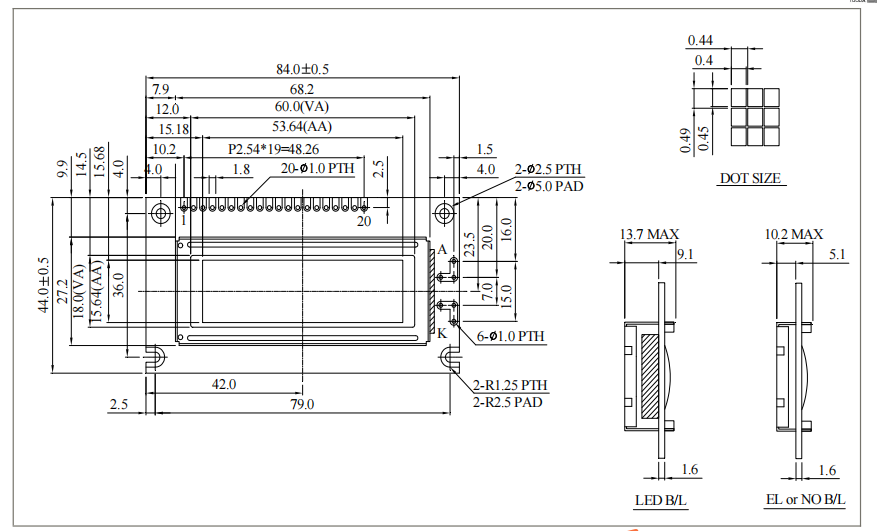

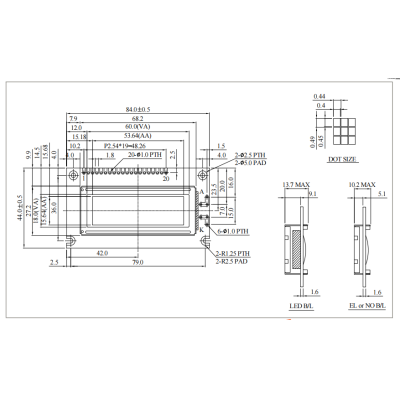

規格圖
產品規格
Pin功能定義
Pin No. | 符號 | Level | 說明 |
1 | VSS | 0V | GND |
2 | VDD | 3.0V | Power supply for logic |
3 | Vo | (Variable) | Contrast Adjustment |
4 | A0 | H/L | H : Data L : Instruction |
5 | CS1 | H/L | Chip enable IC1 |
6 | CS2 | H/L | Chip enable IC2 |
7 | NC | - | No connection |
8 | NC | - | No connection |
9 | R/W | H/L | H : Read ; L : Write ( 68 series MPU interface only ) |
10 | DB0 | H/L | Data bus line |
11 | DB1 | H/L | Data bus line |
12 | DB2 | H/L | Data bus line |
13 | DB3 | H/L | Data bus line |
14 | DB4 | H/L | Data bus line |
15 | DB5 | H/L | Data bus line |
16 | DB6 | H/L | Data bus line |
17 | DB7 | H/L | Data bus line |
18 | RES | H/L | H → L: The LCM be reset |
19 | Vee | - | Negative Voltage Output |
20 | NC | - | No connection |
規格說明
項目 | 標準尺寸 | 單位 |
點陣(分辨率) | 122 x 32 | - |
模塊尺寸 | 84.0 x 44.0 x 13.7 (Max) | mm |
檢視區域 | 60.0 x 18.0 | mm |
有效區域 | 53.64 x 15.64 | mm |
點大小 | 0.40 x 0.45 | mm |
點間距 | 0.44 x 0.49 | mm |
驅動方式 | 1/32 | |
背光類型 | LED | |
IC | SBN1661G | |
接口 | 6800 |
最大絕對額定值
項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
工作溫度 | TOP | -20 | - | +70 | ℃ |
儲存溫度 | TST | -30 | - | +80 | ℃ |
輸入電壓 | VI | -0.3 | - | VDD+0.3 | V |
邏輯電源電壓 | VDD-VSS | -0.3 | - | +6.0 | V |
LCD bias voltage | VLCD | 3.5 | - | 13 | V |
電氣特性
項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
邏輯電源電壓 | VDD-VSS | - | 2.7 | 3.3 | 3.6 | V |
LCM電源電壓 | VDD-V0 | Ta=-20℃ | - | - | - | V |
輸入高電壓 | VIH | VDD=3.3V | 2.7 | 3.3 | VDD+0.5 | V |
輸入低電壓 | VIL | - | 0 | 0.7 | 1.1 | V |
輸出高電壓 | VOH | - | VDD-0.3 | - | VDD | V |
輸出低電壓 | VOL | - | 0 | - | 0.3 | V |
供電電流 | IDD | VDD=3.3V | - | 2.5 | 4.0 | mA |
