TG12232C
產品敘述TG12232C是一款單色點陣式122x32繪圖型液晶模塊搭配PCB板,內置SBN1661G 控制器IC。支持6800 8-bit并列接口,默認電壓為5V,可選負壓3V驅動版本。TG12232C型號系列內置外部震蕩2KHz,如您需要內部振蕩請選擇TG12232A型號系列。此款規格與TG12232A相同模塊外型尺寸84 x 44 mm,檢視區域尺寸 60 x 18 mm。 由于TG12232
產品敘述TG12232C是一款單色點陣式122x32繪圖型液晶模塊搭配PCB板,內置SBN1661G 控制器IC。支持6800 8-bit并列接口,默認電壓為5V,可選負壓3V驅動版本。TG12232C型號系列內置外部震蕩2KHz,如您需要內部振蕩請選擇TG12232A型號系列。此款規格與TG12232A相同模塊外型尺寸84 x 44 mm,檢視區域尺寸 60 x 18 mm。 由于TG12232
產品敘述
TG12232C是一款單色點陣式122x32繪圖型液晶模塊搭配PCB板,內置SBN1661G 控制器IC。支持6800 8-bit并列接口,默認電壓為5V,可選負壓3V驅動版本。TG12232C型號系列內置外部震蕩2KHz,如您需要內部振蕩請選擇TG12232A型號系列。此款規格與TG12232A相同模塊外型尺寸84 x 44 mm,檢視區域尺寸 60 x 18 mm。
由于TG12232C系列122x32 LCD模塊設計了PCB板,客戶不需要自行開發PCB版。PCB上設計了四個螺絲孔使客戶更容易將模塊安裝于應用產品上。TG12232C有多色LED背光選擇,LCD有STN正顯與負顯及FSTN型LCD。工作溫度為-20℃至+70℃儲存溫度為-30℃至+80℃,所有材料均符合環保要求RoHS標準。
此款繪圖型模塊廣泛應用于各式工業儀器設備及消費性產品使用,例如:測量儀器、加油機設備、自動販賣機、咖啡機、音響、POS系統、或是家電用品、通訊設備、自動化設備等。

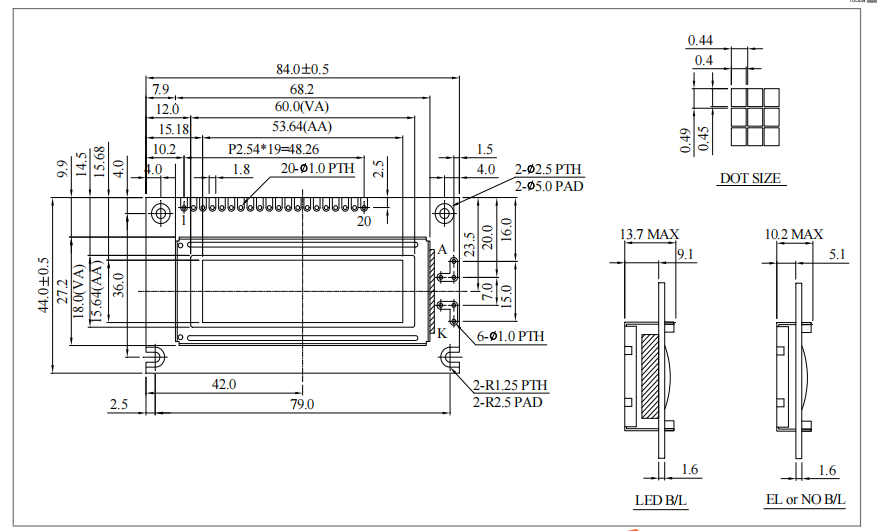

規格圖
產品規格
Pin功能定義
Pin No. | 符號 | Level | 說明 |
1 | VSS | 0V | Ground |
2 | Vdd | 3.0V | Power supply for logic |
3 | Vo | (Variable) | Operating voltage for LCD |
4 | A0 | H/L | H : Data L : Instruction |
5 | CS1 | H/L | Chip select signal for IC1 |
6 | CS2 | H/L | Chip select signal for IC2 |
7 | CL | - | External clock 2KHz |
8 | E | H/L | Enable Signal |
9 | R/W | H/L | H : Read ; L : Write |
10 | DB0 | H/L | Data bus line |
11 | DB1 | H/L | Data bus line |
12 | DB2 | H/L | Data bus line |
13 | DB3 | H/L | Data bus line |
14 | DB4 | H/L | Data bus line |
15 | DB5 | H/L | Data bus line |
16 | DB6 | H/L | Data bus line |
17 | DB7 | H/L | Data bus line |
18 | /RES | H/L | 68-series MPU when H→L the LCM is reset. |
19 | Vee | - | Negative voltage output |
20 | NC | - | No connection |
規格說明
項目 | 標準尺寸 | 單位 |
點陣(分辨率) | 122 x 32 | - |
模塊尺寸 | 84.0 x 44.0 x 13.7 (Max) | mm |
檢視區域 | 60.0 x 18.0 | mm |
有效區域 | 53.64 x 15.64 | mm |
點大小 | 0.40 x 0.45 | mm |
點間距 | 0.44 x 0.49 | mm |
驅動方式 | 1/32 | |
背光類型 | LED | |
IC | SBN1661G | |
接口 | 6800/8080 |
最大絕對額定值
項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
工作溫度 | TOP | -20 | - | +70 | ℃ |
儲存溫度 | TST | -30 | - | +80 | ℃ |
輸入電壓 | VI | -0.3 | - | VDD+0.3 | V |
邏輯電源電壓 | VDD-VSS | -0.3 | - | +6.0 | V |
LCD bias voltage | VLCD | 3.5 | - | 13 | V |
電氣特性
項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
邏輯電源電壓 | VDD-VSS | - | 2.7 | 3.3 | 3.6 | V |
LCM電源電壓 | VDD-V0 | Ta=-20℃ | - | - | 5.3 | V |
輸入高電壓 | VIH | VDD=3.3 | 2.7 | 3.3 | VDD+0.5 | V |
輸入低電壓 | VIL | - | 0 | 0.7 | 1.1 | V |
輸出高電壓 | VOH | - | VDD-0.3 | - | VDD | V |
輸出低電壓 | VOL | - | 0 | - | 0.3 | V |
供電電流 | IDD | VDD=3.0V | - | 1.0 | - | mA |
