產品敘述
TG12232B 是一款單色繪圖型122x32 LCD液晶顯示器模塊,內置 SBN1661G 控制器 IC 支持 6800 8-bit 并列接口,模塊含FFC出PIN。此款LCD模塊僅有5V電壓,使用2KHz內震蕩器,沒有提供3V電壓版本。TG12232B與TG12232M尺寸相同,模塊尺寸為65.4 x 28.2 mm;檢視區域尺寸54.8 x 19 mm;有效區域尺寸48.76 x 15.32 mm。如果您需要內建中文字庫可選TG12232M型號。
請留意此款的玻璃顯示上半部與下半部的中間有間隔,如果客戶的產品顯示畫面沒有此需求且需要122x32點陣都連貫,請選TG12232G型號,另外請留意TG12232B與TG12232G的FFC出pin有所不同,請參考圖面或是洽業務人員提供完整規格書。此款模塊提供多色LED背光選擇,LCD 有STN正顯與負顯及FSTN型LCD, 操作溫度是-20℃ to +70℃,儲存溫度為-30℃ to +80℃,所有物料符合環保RoHS標準與歐盟REACH規范。

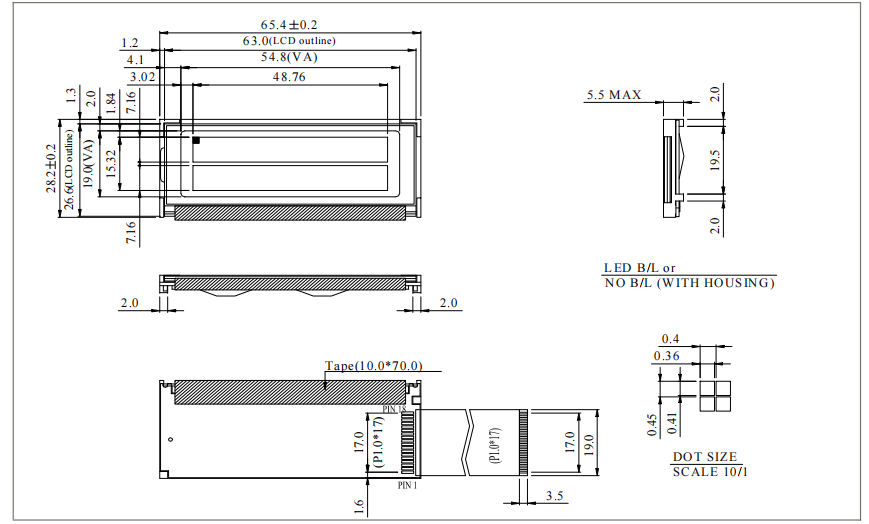

規格圖
產品規格
Pin功能定義
Pin No. | 符號 | Level | 說明 |
1 | VDD | 5.0V | Supply voltage for logic |
2 | VSS | 0V | Ground |
3 | Vo | (Variable) | Operating voltage for LCD |
4 | RES | H/L | Reset the LCD display , active “ L “ |
5 | E1 | H/L | Chip select signal for IC1 ,active “ H “ |
6 | E2 | H/L | Chip select signal for IC2 , active “ H “ |
7 | R/W | H/L | H : Read ; L : Write |
8 | A0 | H/L | H : Data L : Instruction |
9 | DB0 | H/L | Data bus line |
10 | DB1 | H/L | Data bus line |
11 | DB2 | H/L | Data bus line |
12 | DB3 | H/L | Data bus line |
13 | DB4 | H/L | Data bus line |
14 | DB5 | H/L | Data bus line |
15 | DB6 | H/L | Data bus line |
16 | DB7 | H/L | Data bus line |
17 | A | - | Power supply for B/L ( + ) |
18 | K | - | Power supply for B/L ( - ) |
規格說明
項目 | 標準尺寸 | 單位 |
點陣(分辨率) | 122 x 32 | - |
模塊尺寸 | 65.5 x 28.25 x 6.8 (Max) | mm |
檢視區域 | 54.8 x 19.0 | mm |
有效區域 | 48.76 x 15.32 | mm |
點大小 | 0.36 x 0.41 | mm |
點間距 | 0.40 x 0.45 | mm |
驅動方式 | 1/32 | |
背光類型 | LED | |
IC | SBN1661G | |
接口 | 6800 |
最大絕對額定值
項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
工作溫度 | TOP | -20 | - | +70 | ℃ |
儲存溫度 | TST | -30 | - | +80 | ℃ |
輸入電壓 | VI | -0.3 | - | VDD+0.3 | V |
邏輯電源電壓 | VDD-VSS | -0.3 | - | +6.0 | V |
LCD bias voltage | VLCD | 3.5 | - | 13 | V |
電氣特性
項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
邏輯電源電壓 | VDD-VSS | - | 4.5 | 5.0 | 5.5 | V |
LCM電源電壓 | VDD-V0 | Ta=-20℃ | - | - | 5.2 | V |
輸入高電壓 | VIH | VDD=5.0 | 3.0 | 5.0 | VDD+0.5 | V |
輸入低電壓 | VIL | - | 0 | 0.7 | 1.1 | V |
輸出高電壓 | VOH | - | VDD-0.3 | - | VDD | V |
輸出低電壓 | VOL | - | 0 | - | 0.3 | V |
供電電流 | IDD | VDD=5.0V | - | 1.0 | - | mA |
