產品敘述TC1602A是一款16x2字符型液晶模塊LCD顯示屏，TC1602A是16字x 2行的點陣式5x8字符LCD顯示屏，內置ST7066 IC，5V電壓驅動，也可改用負壓3V驅動，此款可用無背光，可以選用LED背光模塊，背光包含多種搭配例如黃綠光、藍光、綠光、白光、琥珀光、紅光以及RBG 彩色背光。 ST7066 IC 有多種字庫版本供客戶選擇，有English/Japanese, West
產品敘述
TC1602A是一款16x2字符型液晶模塊LCD顯示屏，TC1602A是16字x 2行的點陣式5x8字符LCD顯示屏，內置ST7066 IC，5V電壓驅動，也可改用負壓3V驅動，此款可用無背光，可以選用LED背光模塊，背光包含多種搭配例如黃綠光、藍光、綠光、白光、琥珀光、紅光以及RBG 彩色背光。 ST7066 IC 有多種字庫版本供客戶選擇，有English/Japanese, Western European, Eastern European, Scandinavian European, Cyrillic (Russian), and Hebrew/Arabic等等，客戶可依據需求選擇適合的IC 版本。同時有SPI/I2C 介面可供選擇，但是IC需改用RW1063。
TC1602A 系列有不同的接口可供選擇, 細節如下:
?TC1602A : 6800 接口(ST7066 IC)
?TC1602A2: SPI 接口(RW1063 IC)
?TC1602A3: I2C 接口(RW1063 IC)

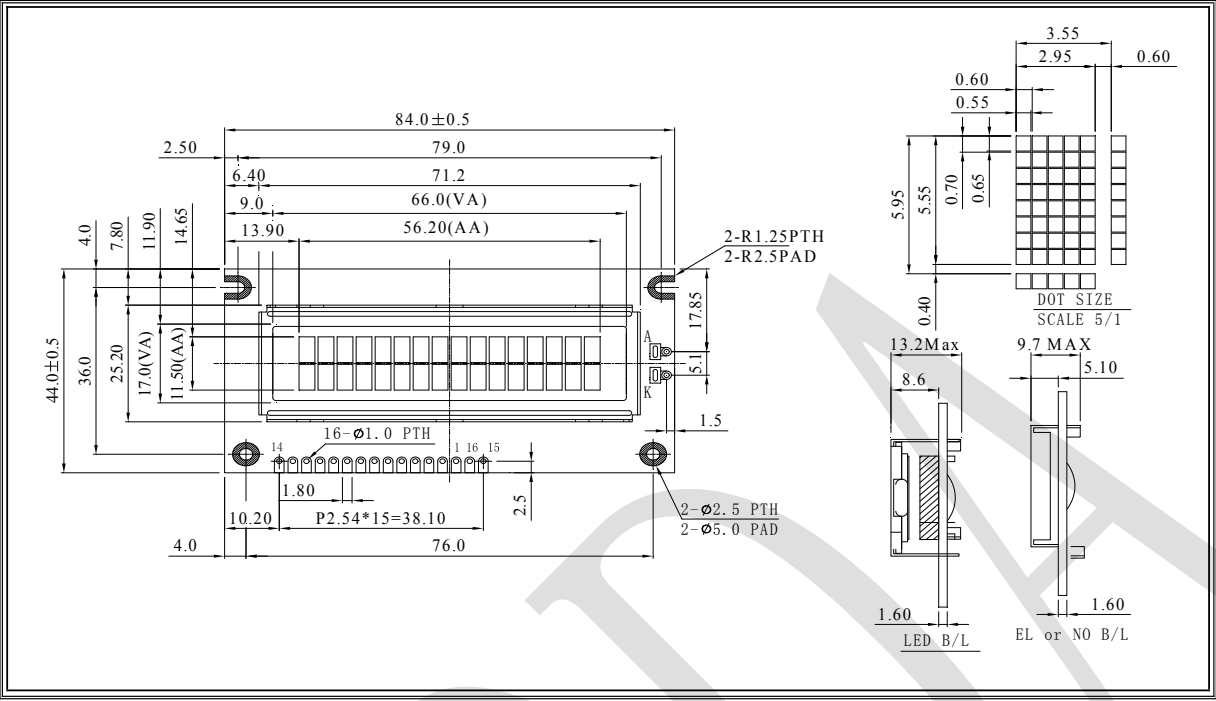

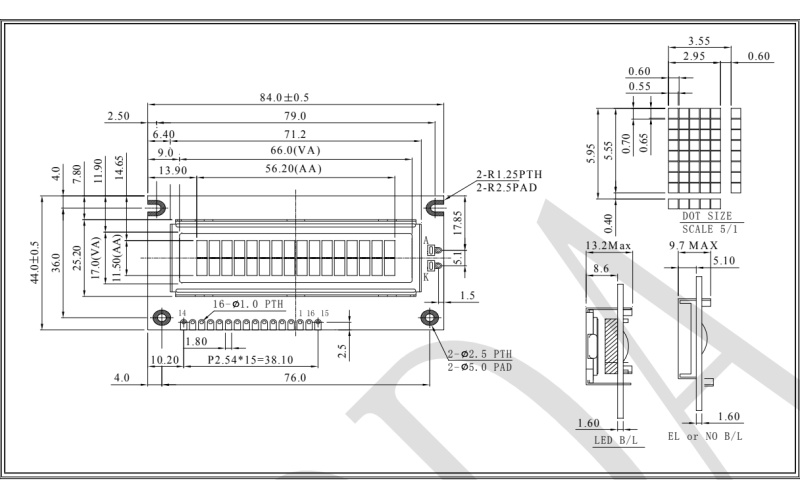

規格圖
產品規格
Pin功能定義
Pin No. | 符號 | Level | 說明 |
1 | VSS | 0V | Ground |
2 | VDD | 5.0V | Supply Voltage for logic |
3 | VO | (Variable) | Operating voltage for LCD |
4 | RS | H/L | H: DATA, L: Instruction code |
5 | R/W | H/L | H: Read L: Write |
6 | E | H,H→L | Chip enable signal |
7 | DB0 | H/L | Data bit 0 |
8 | DB1 | H/L | Data bit 1 |
9 | DB2 | H/L | Data bit 2 |
10 | DB3 | H/L | Data bit 3 |
11 | DB4 | H/L | Data bit 4 |
12 | DB5 | H/L | Data bit 5 |
13 | DB6 | H/L | Data bit 6 |
14 | DB7 | H/L | Data bit 7 |
15 | A | － | Power supply for B/L(+) |
16 | K | － | Power supply for B/L(-) |
規格說明
項目 | 標準尺寸 | 單位 |
字符數 | 16 字符 x 2 行 | － |
模塊尺寸 | 84.0 x 44.0 x 13.5 (MAX) | mm |
檢視區域 | 66.0 x 16.0 | mm |
有效區域 | 56.2 x 11.5 | mm |
點大小 | 0.55 x 0.65 | mm |
點間距 | 0.60 x 0.70 | mm |
字符大小 | 2.95 x 5.55 | mm |
字符間距 | 3.55 x 5.95 | mm |
驅動方式 | 1/16 | |
背光類型 | LED | |
IC | ST7066U | |
接口 | 6800 | |
最大絕對額定值
項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
工作溫度 | TOP | -20 | － | +70 | ℃ |
儲存溫度 | TST | -30 | － | +80 | ℃ |
輸入電壓 | VI | VSS | － | VDD | V |
邏輯電源電壓 | VDD-VSS | -0.3 | － | 7 | V |
LCD電源電壓 | VDD-Vo | -0.3 | － | 13 | V |
電氣特性
項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
邏輯電源電壓 | VDD-VSS | － | 4.5 | 5.0 | 5.5 | V |
LCD電源電壓 | VDD-V0 | Ta=-20℃ | － | － | 5.5 | V |
輸入高電壓 | VIH | － | 0.7 VDD | － | VDD | V |
輸入低電壓 | VIL | － | Vss | － | 0.6 | V |
輸出高電壓 | VOH | － | 3.9 | － | VDD | V |
輸出低電壓 | VOL | － | 0 | － | 0.4 | V |
供電電流 | IDD | VDD=5.0V | 1.0 | 1.2 | 1.5 | mA |
