產品敘述
TC1604A是一款16字x4行 字符點陣顯示屏模塊,TC1604A內置ST7066 IC,5V電壓驅動,也可改用負壓3V驅動,背光包含多種搭配例如黃綠光、藍光、綠光、白光、琥珀光、紅光背光。此款有English/Japanese, Western European, Eastern European, Scandinavian European, Cyrillic (Russian), and Hebrew/Arabic多種字型font供選用。
TC1604A 系列有三種接口可供選擇, 細節如下:
?TC1604A : 6800 接口(ST7066 IC)
?TC1604A1: SPI 接口(RW1063 IC)
?TC1604A2: I2C 接口(RW1063 IC)

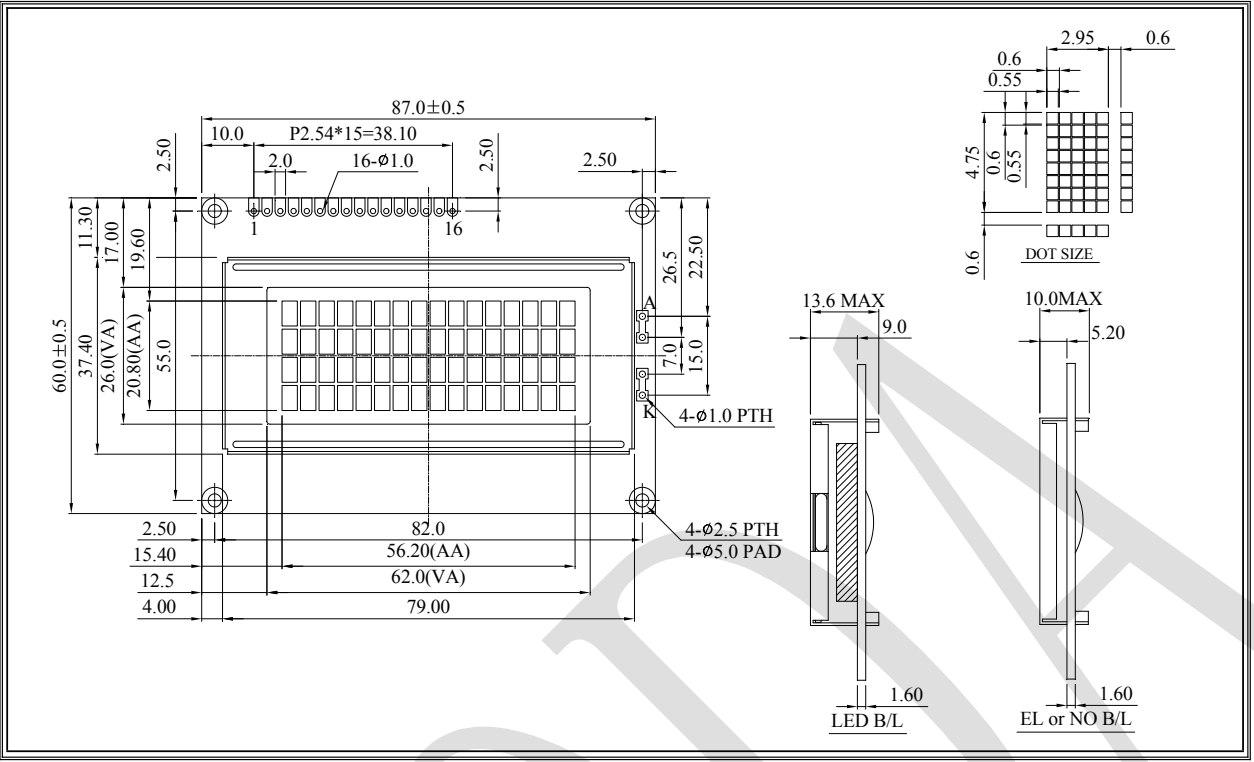

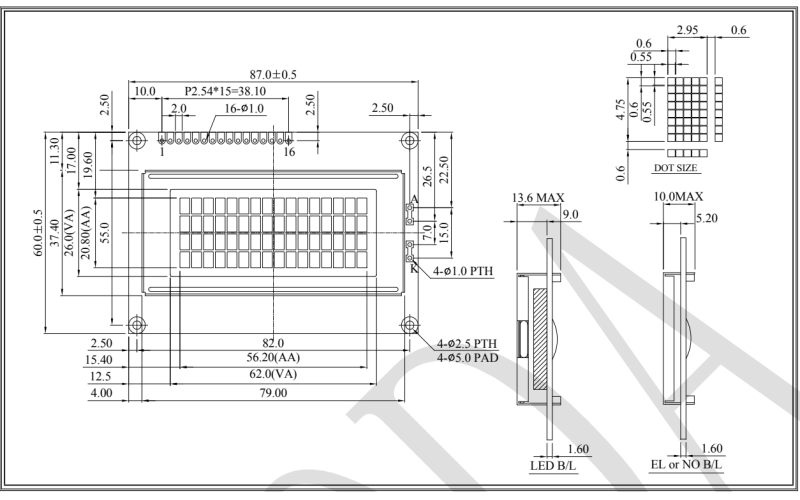

規格圖
產品規格
Pin功能定義
Pin No. | 符號 | Level | 說明 |
1 | VSS | 0V | Ground |
2 | VDD | 5.0V | Supply Voltage for logic |
3 | VO | (Variable) | Operating voltage for LCD |
4 | RS | H/L | H: DATA, L: Instruction code |
5 | R/W | H/L | H: Read L: Write |
6 | E | H,H→L | Chip enable signal |
7 | DB0 | H/L | Data bus line |
8 | DB1 | H/L | Data bus line |
9 | DB2 | H/L | Data bus line |
10 | DB3 | H/L | Data bus line |
11 | DB4 | H/L | Data bus line |
12 | DB5 | H/L | Data bus line |
13 | DB6 | H/L | Data bus line |
14 | DB7 | H/L | Data bus line |
15 | A | - | Power supply for B/L + |
16 | K | - | Power supply for B/L - |
規格說明
項目 | 標準尺寸 | 單位 |
字符數 | 16 字符 x 4 行 | - |
模塊尺寸 | 87.0 x 60.0 x 13.6 (MAX) | mm |
檢視區域 | 62.0 x 26.0 | mm |
有效區域 | 56.2 x 20.8 | mm |
點大小 | 0.55 x 0.55 | mm |
點間距 | 0.60 x 0.60 | mm |
字符大小 | 2.95 x 4.75 | mm |
字符間距 | 3.55 x 5.35 | mm |
驅動方式 | 1/16 |
背光類型 | LED |
IC | ST7066U |
接口 | 6800 |
最大絕對額定值
項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
工作溫度 | TOP | -20 | - | +70 | ℃ |
儲存溫度 | TST | -30 | - | +80 | ℃ |
輸入電壓 | VI | VSS | - | VDD | V |
邏輯電源電壓 | VDD-VSS | -0.3 | - | 7 | V |
LCD電源電壓 | VDD-Vo | -0.3 | - | 13 | V |
電氣特性
項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
邏輯電源電壓 | VDD-VSS | - | 4.5 | 5.0 | 5.5 | V |
LCD電源電壓 | VDD-V0 | Ta=-20℃ Ta=25℃ Ta=70℃ | - 4.2 3.7 | - 4.35 - | 5.7 4.5 - | V V V |
輸入高電壓 | VIH | - | 0.7 VDD | - | VDD | V |
輸入低電壓 | VIL | - | Vss | - | 0.6 | V |
輸出高電壓 | VOH | - | 3.9 | - | VDD | V |
輸出低電壓 | VOL | - | 0 | - | 0.4 | V |
供電電流 | IDD | VDD=5.0V | 1.0 | 1.2 | 1.5 | mA |
