TC2004A
產品敘述TC2004A是一款20字x4行字符模塊,此款的LCD面板有多種選擇,例如:正顯灰色、正顯黃綠色、負顯藍色、還有正顯與負顯FSTN面板。 TC2004A內建ST7066 IC,5V電壓驅動,也可改用負壓3V驅動,預設介面為6800 4-bit/8-bit接口,背光包含多種搭配例如黃綠光、藍光、綠光、白光、琥珀光、紅光。 LED可由PIN1, PIN2, PIN15, PIN16 或是A/
- 型號:
產品敘述TC2004A是一款20字x4行字符模塊,此款的LCD面板有多種選擇,例如:正顯灰色、正顯黃綠色、負顯藍色、還有正顯與負顯FSTN面板。 TC2004A內建ST7066 IC,5V電壓驅動,也可改用負壓3V驅動,預設介面為6800 4-bit/8-bit接口,背光包含多種搭配例如黃綠光、藍光、綠光、白光、琥珀光、紅光。 LED可由PIN1, PIN2, PIN15, PIN16 或是A/
產品敘述
TC2004A是一款20字x4行字符模塊,此款的LCD面板有多種選擇,例如:正顯灰色、正顯黃綠色、負顯藍色、還有正顯與負顯FSTN面板。 TC2004A內建ST7066 IC,5V電壓驅動,也可改用負壓3V驅動,預設介面為6800 4-bit/8-bit接口,背光包含多種搭配例如黃綠光、藍光、綠光、白光、琥珀光、紅光。 LED可由PIN1, PIN2, PIN15, PIN16 或是A/ K腳驅動。內置的ST7066 IC 有多種字庫版本供客戶選擇,有English/Japanese, Western European, Eastern European, Scandinavian European, Cyrillic (Russian), Hebrew/Arabic等等。
TC2004A 有不同接口可供選擇, 細節如下:
?TC2004A : 6800 接口(ST7066 IC)
?TC2004A1 : SPI 接口(RW1063 IC)
?TC2004A2 : I2C 接口(RW1063 IC)

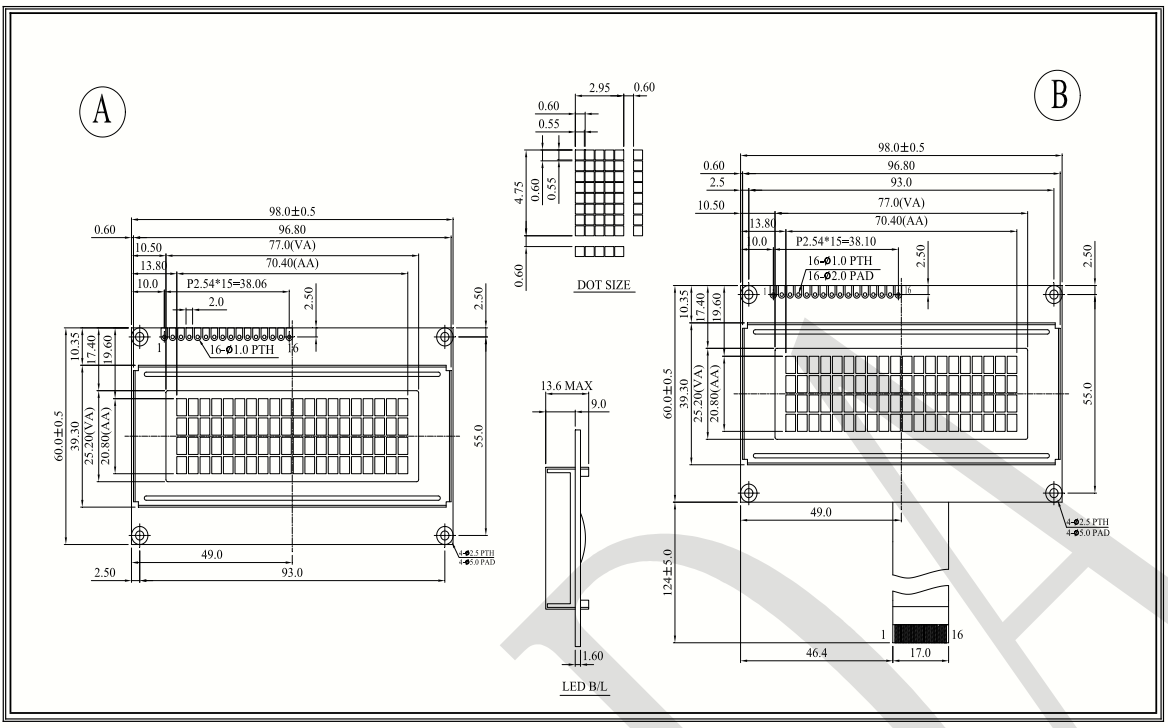

規格圖
產品規格
Pin功能定義
Pin No. | 符號 | Level | 說明 |
1 | VSS | 0V | Ground |
2 | VDD | 5.0V | Supply Voltage for logic |
3 | VO | (Variable) | Operating voltage for LCD |
4 | RS | H/L | H: DATA, L: Instruction code |
5 | R/W | H/L | H: Read L: Write |
6 | E | H,H→L | Chip enable signal |
7 | DB0 | H/L | Data bus line |
8 | DB1 | H/L | Data bus line |
9 | DB2 | H/L | Data bus line |
10 | DB3 | H/L | Data bus line |
11 | DB4 | H/L | Data bus line |
12 | DB5 | H/L | Data bus line |
13 | DB6 | H/L | Data bus line |
14 | DB7 | H/L | Data bus line |
15 | A | - | Power supply for B/L(+) |
16 | K | - | Power supply for B/L(-) |
規格說明
項目 | 標準尺寸 | 單位 |
字符數 | 20 字符 x 4 行 | - |
模塊尺寸 | 98.0 x 60.0 x 13.6 (MAX) | mm |
檢視區域 | 77.0 x 25.2 | mm |
有效區域 | 70.4 x 20.8 | mm |
點大小 | 0.55 x 0.55 | mm |
點間距 | 0.60 x 0.60 | mm |
字符大小 | 2..95 x 4.75 | mm |
字符間距 | 3.55 x 5.35 | mm |
驅動方式 | 1/16 | |
背光類型 | LED | |
IC | RW1063 | |
接口 | 6800 |
最大絕對額定值
項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
工作溫度 | TOP | -20 | - | +70 | ℃ |
儲存溫度 | TST | -30 | - | +80 | ℃ |
輸入電壓 | VIN | -0.3 | - | VDD+0.3 | V |
邏輯電源電壓 | VDD-VSS | -0.3 | - | 5.5 | V |
LCD電源電壓 | VDD-Vo | VSS-0.3 | - | VSS+7.0 | V |
電氣特性
項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
邏輯電源電壓 | VDD-VSS | - | 4.5 | 5.0 | 5.5 | V |
LCD電源電壓 | VDD-V0 | Ta=-20℃ | - | - | 5.3 | V |
輸入高電壓 | VIH | - | 2.5 | - | VDD | V |
輸入低電壓 | VIL | - | -0.3 | - | 0.6 | V |
輸出高電壓 | VOH | - | 3.9 | - | VDD | V |
輸出低電壓 | VOL | - | 0 | - | 0.4 | V |
供電電流 | IDD | VDD=5.0V | 1.0 | 1.2 | 1.5 | mA |
