產品描述
TC0802A1是字符型標準品模塊中最小尺寸的LCD液晶模塊,TC0802A1是單色8x2字符型液晶模塊,模塊尺寸為 58.0 x 32.0 mm,有效區域尺寸為 27.81 x 11.5 mm (1.18寸對角線)。此系列顯示畫面為8字符x2行所組成,內建ST7066 IC,5V電壓驅動,也可改用負壓3V驅動,此款有無背光模塊和可以選用LED背光,背光包含多種搭配例如黃綠光、藍光、白光、琥珀光、紅光以及RBG 彩色背光。ST7066 IC 有多種字庫版本供客戶選擇,有English/Japanese, Western European, Eastern European, Scandinavian European, Cyrillic (Russian), 和 Hebrew/Arabic等等,客戶可依據需求選擇適合的IC 版本。此系列8x2 字符型液晶顯示模塊另有SPI和I2C接口可供選擇,但IC需改用RW1063。顯示屏配備PCB板,在PCB板上有安裝孔可以輕松將模塊固定在用戶的產品應用項目上。
TC0802A1 系列有三種接口可供選擇, 細節如下:
?TC0802A1: 6800 接口 (ST7066 IC)
?TC0802A2: SPI 接口 (RW1063 IC)
?TC0802A3: I2C 接口 (RW1063 IC)
1.18吋 8x2 LCD顯示屏非常適合應用在小型偵測儀器或測量儀器上,它可以提供基本的數字和文字顯示功能。這樣的顯示器模塊可以應用在各種小型測量儀器中,其中包括:
這些應用產品均能充分發揮這種小型LCD顯示器的優勢,提供簡單而有效的訊息顯示。
偵測器:
例如,溫度計、濕度計、氣體偵測器等可以使用這種小型顯示器顯示測
量結果或狀態消息。
量角器:
在角度測量設備中,這種顯示器可以顯示精確的角度數據。
錄音筆:
小型的錄音筆可以使用這種顯示器來顯示錄音時間、錄音模式等基本信息。
小型定時器:
用于測量時間的小型定時器可以使用這種顯示器來顯示時間和計時結果。
手持式儀器:
這種顯示器模塊適合應用在各種手持式測量儀器中,如電子測距儀、手持式溫濕度計等。
小型監控設備:
用于監控環境變化的小型設備,如小型氣象站,可以使用這種顯示器來顯示相關數據。
這些多樣化的應用突顯了 TC0802A1 LCD 顯示屏的多功能性,為一系列小型測量儀器和監控工具提供了簡單而有效的信息顯示。

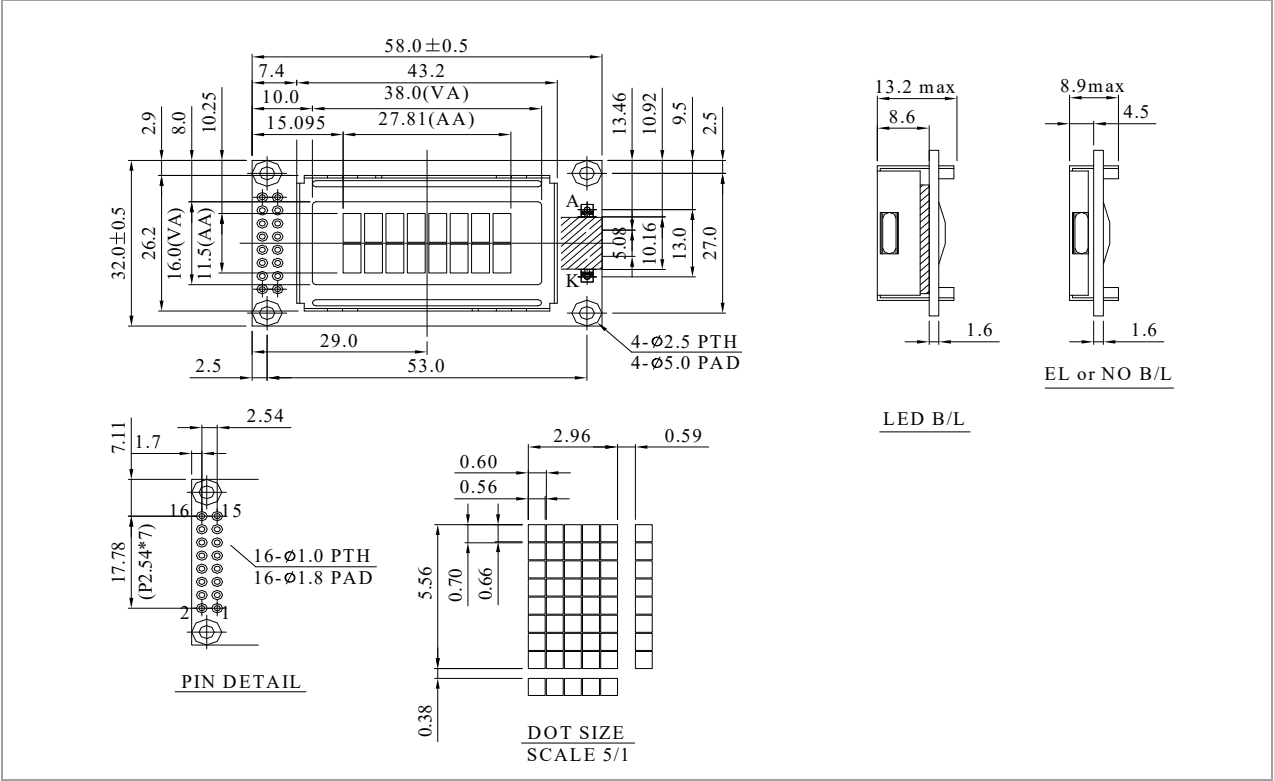

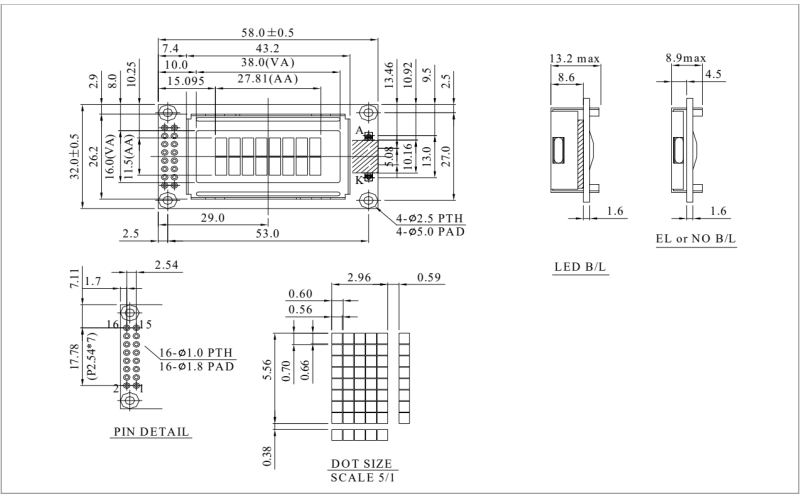

規格圖
產品規格
Pin功能定義
Pin No. | 符號 | Level | 說明 |
1 | VSS | 0V | Ground |
2 | VDD | 5.0V | Supply Voltage for logic |
3 | VO | (Variable) | Operating voltage for LCD |
4 | RS | H/L | H: DATA, L: Instruction code |
5 | R/W | H/L | H: Read L: Write |
6 | E | H,H→L | Chip enable signal |
7 | DB0 | H/L | Data bus line |
8 | DB1 | H/L | Data bus line |
9 | DB2 | H/L | Data bus line |
10 | DB3 | H/L | Data bus line |
11 | DB4 | H/L | Data bus line |
12 | DB5 | H/L | Data bus line |
13 | DB6 | H/L | Data bus line |
14 | DB7 | H/L | Data bus line |
15 | A | - | Power supply for B/L + |
16 | K | - | Power supply for B/L - |
規格說明
項目 | 標準尺寸 | 單位 |
字符數 | 8 字符 x 2 行 | - |
模塊尺寸 | 58.0 x 32.0 x 13.2 (MAX) | mm |
檢視區域 | 38.0 x 16.0 | mm |
有效區域 | 27.81 x 11.5 | mm |
點大小 | 0.56 x 0.66 | mm |
點間距 | 0.60 x 0.70 | mm |
字符大小 | 2.96 x 5.56 | mm |
字符間距 | 3.55 x 5.94 | mm |
驅動方式 | 1/16 |
背光類型 | LED |
IC | ST7066U |
接口 | 6800 |
最大絕對額定值
項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
工作溫度 | TOP | -20 | - | +70 | ℃ |
儲存溫度 | TST | -30 | - | +80 | ℃ |
輸入電壓 | VI | VSS | - | VDD | V |
邏輯電源電壓 | VDD-VSS | -0.3 | - | 7 | V |
LCD電源電壓 | VDD-Vo | -0.3 | - | 13 | V |
電氣特性
項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
邏輯電源電壓 | VDD-VSS | - | 4.5 | 5.0 | 5.5 | V |
LCD電源電壓 | VDD-V0 | Ta=-20℃ Ta=25℃ Ta=70℃ | - 4.2 3.5 | - 4.35 - | 5.5 4.5 - | V V V |
輸入高電壓 | VIH | - | 0.7 VDD | - | VDD | V |
輸入低電壓 | VIL | - | VSS | - | 0.6 | V |
輸出高電壓 | VOH | - | 3.9 | - | VDD | V |
輸出低電壓 | VOL | - | 0 | - | 0.4 | V |
供電電流 | IDD | VDD=5.0V | 1.0 | 1.2 | 1.5 | mA |
