TG12232I 是一款COB結構的單色122x32圖形點陣STN LCD液晶顯示模塊液晶屏,內置SBN1661G控制器(或功能相同IC),6800 8-bit平行介面, 5V電源電壓。此款模組尺寸與TG12232D/D1相同,但是模組為含FFC出pin,請依據您的需求選用適合的尺寸。此款模塊液晶屏提供多色LED背光選擇,但是不可選用白光,LCD 有STN正顯與負顯及FSTN型LCD, 操作溫度是-20℃ to +70℃,儲存溫度為-30℃ to +80℃ ,所有物料符合環保RoHS標準與歐盟REACH規范。

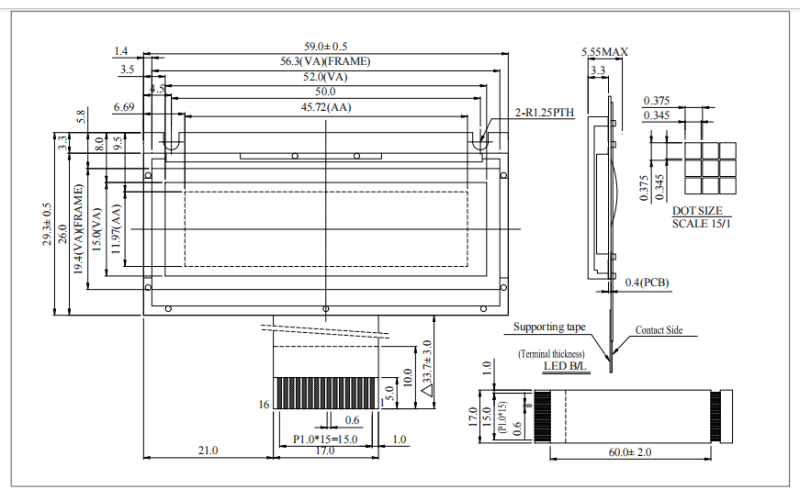

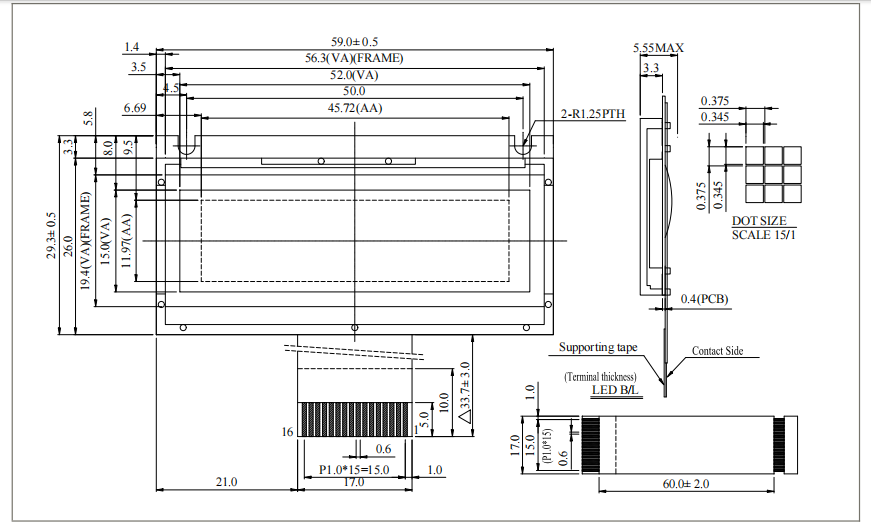

規格圖
產品規格
Pin功能定義
Pin No. | 符號 | Level | 說明 |
1 | VLED | — | Supply voltage for B/L - |
2 | VSS | 0V | Ground |
3 | VDD | 5.0 | Power Supply |
4 | V0 | (Variable) | Operating voltage for LCD |
5 | A0 | H/L | H : Data L : Instruction |
6 | E1 | H/L | Chip select signal for IC1 ,active “ H “ |
7 | E2 | H/L | Chip select signal for IC2 , active “ H “ |
8 | DB0 | H/L | Data bus |
9 | DB1 | H/L | Data bus |
10 | DB2 | H/L | Data bus |
11 | DB3 | H/L | Data bus |
12 | DB4 | H/L | Data bus |
13 | DB5 | H/L | Data bus |
14 | DB6 | H/L | Data bus |
15 | DB7 | H/L | Data bus |
16 | R/W | H/L | H : Read ; L : Write |
規格說明
項目 | 標準尺寸 | 單位 |
點陣(分辨率) | 122 x 32 | - |
模塊尺寸 | 59.0 x 29.3 x 5.55(Max) | mm |
檢視區域 | 52.0 x 15.0 | mm |
有效區域 | 45.72 x 11.97 | mm |
點大小 | 0.345 x 0.345 | mm |
點間距 | 0.375 x 0.375 | mm |
驅動方式 | 1/32 | |
背光類型 | LED | |
IC | SBN1661G | |
接口 | 6800 |
最大絕對額定值
項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
工作溫度 | TOP | -20 | - | +70 | ℃ |
儲存溫度 | TST | -30 | - | +80 | ℃ |
輸入電壓 | VI | -0.3 | - | VDD+0.3 | V |
邏輯電源電壓 | VDD-VSS | -0.3 | - | +6.0 | V |
LCD bias voltage | VLCD | 3.5 | - | 13 | V |
電氣特性
項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
邏輯電源電壓 | VDD-VSS | - | 4.5 | 5.0 | 5.5 | V |
LCM電源電壓 | VDD-V0 | Ta=-20℃ | - | - | - | V |
輸入高電壓 | VIH | VDD=5.0V | 3.0 | 5.0 | VDD+0.5 | V |
輸入低電壓 | VIL | - | 0 | 0.7 | 1.1 | V |
輸出高電壓 | VOH | - | VDD-0.3 | - | VDD | V |
輸出低電壓 | VOL | - | 0 | - | 0.3 | V |
供電電流 | IDD | VDD=5.0V | - | 1.7 | - | mA |
