產品敘述
TG12232N 是一款單色122x32圖形點陣LCD液晶顯示模塊,內置ST7920控制器,支援6800 8-bit平行與SPI介面, 5V電源電壓。此款外形尺寸為59.0x29.3, 視域尺寸52.0x15.0, 同TG12232D,此模塊,內置中文繁體與中文簡體字庫。此款模塊,提供多色LED背光選擇,但是不可選用白光,LCD 有STN正顯與負顯及FSTN型LCD, 操作溫度是-20℃ to +70℃,儲存溫度為-30℃ to +80℃ ,所有物料符合環保RoHS標準與歐盟REACH規范。

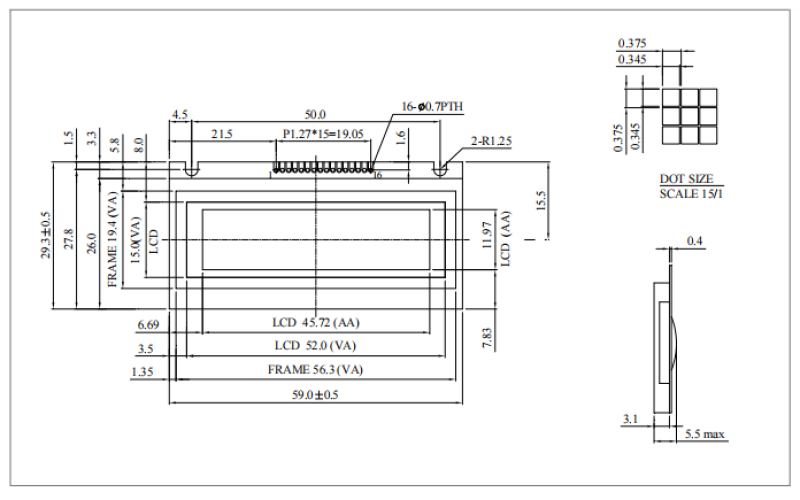

規格圖
產品規格
Pin功能定義
Pin No. | 符號 | Level | 說明 |
1 | VLED | 0V | B/L Selected |
2 | VSS | 0V | Ground |
3 | VDD | 5.0V | Power supply for logic |
4 | Vo | (Variable) | Operating voltage for LCD |
5 | RS | H/L | H: Data , L : Instruction |
6 | E | H/L | ENABLE SIGNAL |
7 | VOUT | Positive Voltage Output | |
8 | DB0 | H/L | Data bus line |
9 | DB1 | H/L | Data bus line |
10 | DB2 | H/L | Data bus line |
11 | DB3 | H/L | Data bus line |
12 | DB4 | H/L | Data bus line |
13 | DB5 | H/L | Data bus line |
14 | DB6 | H/L | Data bus line |
15 | DB7 | H/L | Data bus line |
16 | R/W | H/L | H : Read ; L : Write |
規格說明
項目 | 標準尺寸 | 單位 |
點陣(分辨率) | 122 x 32 | - |
模塊尺寸 | 59.0 x 29.3 x 5.5(Max) | mm |
檢視區域 | 52.0 x 15.0 | mm |
有效區域 | 45.72 x 11.97 | mm |
點大小 | 0.345 x 0.345 | mm |
點間距 | 0.375 x 0.375 | mm |
驅動方式 | 1/32 | |
背光類型 | LED | |
IC | ST7920 | |
接口 | 6800 |
最大絕對額定值
項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
工作溫度 | TOP | -20 | - | +70 | ℃ |
儲存溫度 | TST | -30 | - | +80 | ℃ |
輸入電壓 | VI | -0.3 | - | VDD+0.3 | V |
邏輯電源電壓 | VDD-VSS | -0.3 | - | 5.5 | V |
LCD驅動電壓 | VLCD | -0.3 | - | 7.0 | V |
電氣特性
項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
邏輯電源電壓 | VDD-VSS | - | 4.5 | 5.0 | 5.5 | V |
LCD電源電壓 | V0-VSS | Ta=-20℃ | - | - | - | V |
輸入高電壓 | VIH | - | 0.7VDD | - | VDD | V |
輸入低電壓 | VIL | - | -0.3 | - | 0.6 | V |
輸出高電壓 | VOH | - | 0.8VDD | - | VDD | V |
輸出低電壓 | VOL | - | - | - | 0.4 | V |
供電電流 | IDD | VDD=5.0V | 0.8 | 1.0 | 1.5 | mA |
