TG12864C
產品敘述TG12864C 是一款2.7吋單色LCD圖形128x64液晶顯示器點陣屏,此模塊內置NT7107, NT7108控制器(或相容IC),6800 8-bit平行接口, 5V電壓驅動,同時提供3.3V驅動負壓版本,此款型號有多色LED背光選擇包含RGB全彩背光,玻璃有正顯與負顯及FSTN型LCD,此款模塊的操作溫度是-20℃ ~ +70℃,儲存溫度為-30℃ ~ +80, ,所有物料符合環保
產品敘述TG12864C 是一款2.7吋單色LCD圖形128x64液晶顯示器點陣屏,此模塊內置NT7107, NT7108控制器(或相容IC),6800 8-bit平行接口, 5V電壓驅動,同時提供3.3V驅動負壓版本,此款型號有多色LED背光選擇包含RGB全彩背光,玻璃有正顯與負顯及FSTN型LCD,此款模塊的操作溫度是-20℃ ~ +70℃,儲存溫度為-30℃ ~ +80, ,所有物料符合環保
產品敘述
TG12864C 是一款2.7吋單色LCD圖形128x64液晶顯示器點陣屏,此模塊內置NT7107, NT7108控制器(或相容IC),6800 8-bit平行接口, 5V電壓驅動,同時提供3.3V驅動負壓版本,此款型號有多色LED背光選擇包含RGB全彩背光,玻璃有正顯與負顯及FSTN型LCD,此款模塊的操作溫度是-20℃ ~ +70℃,儲存溫度為-30℃ ~ +80, ,所有物料符合環保RoHS標準與歐盟REACH規范。

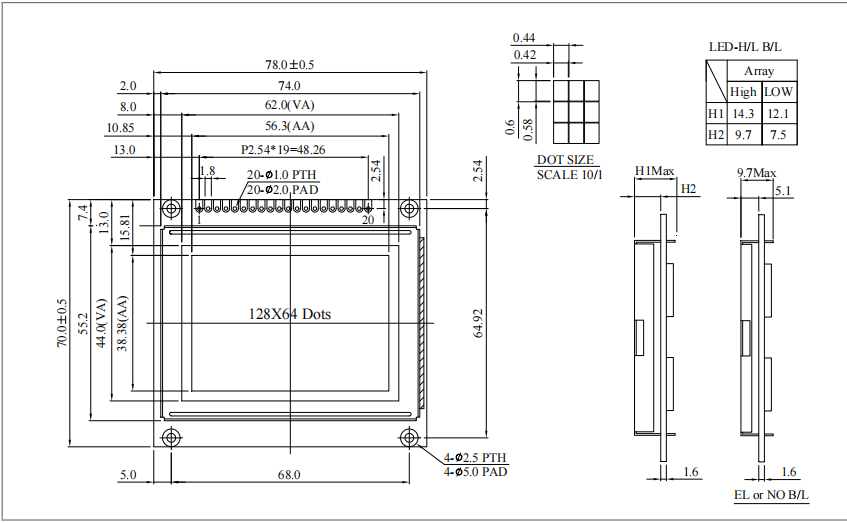

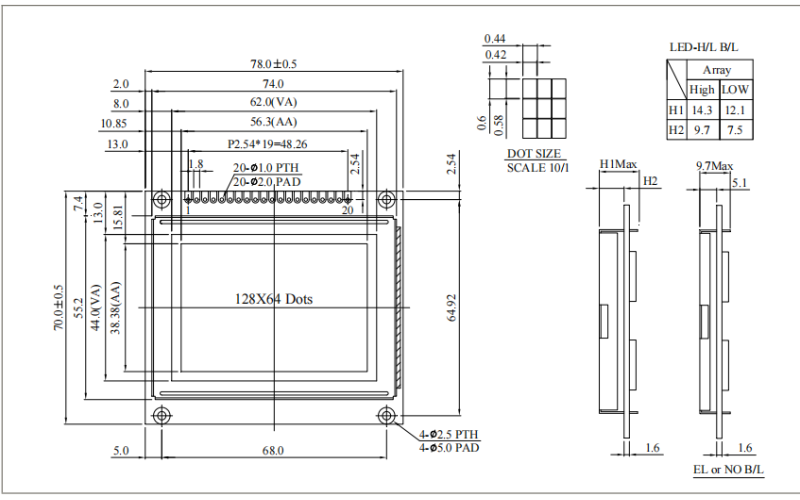

規格圖
產品規格
Pin功能定義
Pin No. | 符號 | Level | 說明 |
1 | /CS1 | L | Select Segment 1 ~ Segment 64 |
2 | /CS2 | L | Select Segment 65 ~ Segment128 |
3 | Vss | 0V | Ground |
4 | VDD | 5.0V | Supply voltage for logic |
5 | VO | (Variable) | Operating voltage for LCD |
6 | D/I | H/L | H: Data , L: Instruction |
7 | R/W | H/L | H: Read(MPU←Module) , L :Write(MPU→Module) |
8 | E | H | Enable signal |
9 | DB0 | H/L | Data bus line |
10 | DB1 | H/L | Data bus line |
11 | DB2 | H/L | Data bus line |
12 | DB3 | H/L | Data bus line |
13 | DB4 | H/L | Data bus line |
14 | DB5 | H/L | Data bus line |
15 | DB6 | H/L | Data bus line |
16 | DB7 | H/L | Data bus line |
17 | RST | L | Reset the LCM |
18 | VEE | — | Negative Voltage Output |
19 | A | — | Power supply for B/L (+) |
20 | K | — | Power supply for B/L (-) |
規格說明
項目 | 標準尺寸 | 單位 |
點陣(分辨率) | 128 x 64 | - |
模塊尺寸 | 78.0 x 70.0 x 14.3(Max) | mm |
檢視區域 | 62.0 x 44.0 | mm |
有效區域 | 56.28 x 38.36 | mm |
點大小 | 0.42x 0.58 | mm |
點間距 | 0.44 x 0.60 | mm |
驅動方式 | 1/64 | |
背光類型 | LED | |
IC | NT7107,NT7108 | |
接口 | 6800 |
最大絕對額定值
項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
工作溫度 | TOP | -20 | - | +70 | ℃ |
儲存溫度 | TST | -30 | - | +80 | ℃ |
邏輯電源電壓 | VDD-VSS | -0.3 | - | 7.0 | V |
Driver Supply Voltage | VLCD | VEE-0.3 | - | VDD+0.3 | V |
電氣特性
項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
邏輯電源電壓 | VDD-VSS | - | 4.5 | 5.0 | 5.5 | V |
LCD電源電壓 | VDD-V0 | Ta=-20℃ | - | - | 9.6 | V |
輸入高電壓 | VIH | - | 0.7VDD | - | VDD | V |
輸入低電壓 | VIL | - | 0 | - | 0.8 | V |
輸出高電壓 | VOH | - | 2.4 | - | - | V |
輸出低電壓 | VOL | - | - | - | 0.4 | V |
供電電流 | IDD | VDD=5.0V | 2.0 | 4.0 | 8.0 | mA |
