產品敘述
TG12864D 與TG12864C的規格尺寸相同都是2.7吋單色圖形點陣液晶屏128*64。 TG12864D則是內置RA6963控制器, 支援8080 8-bit平行接口, 內置負壓,此款型號有多色LED背光選擇,玻璃有STN正顯與負顯及FSTN型LCD,此款模塊的操作溫度是-20℃ ~ +70℃,儲存溫度為-30℃ ~ +80, 所有物料符合環保RoHS標準與歐盟REACH規范。

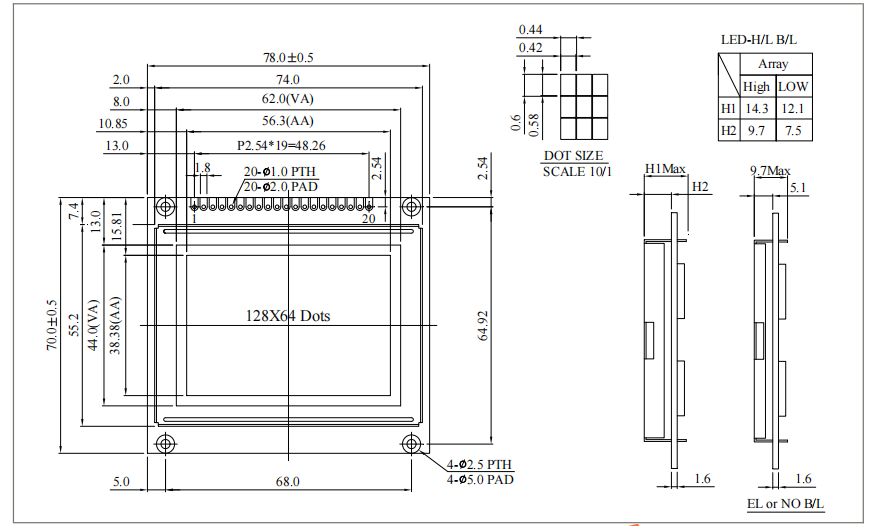

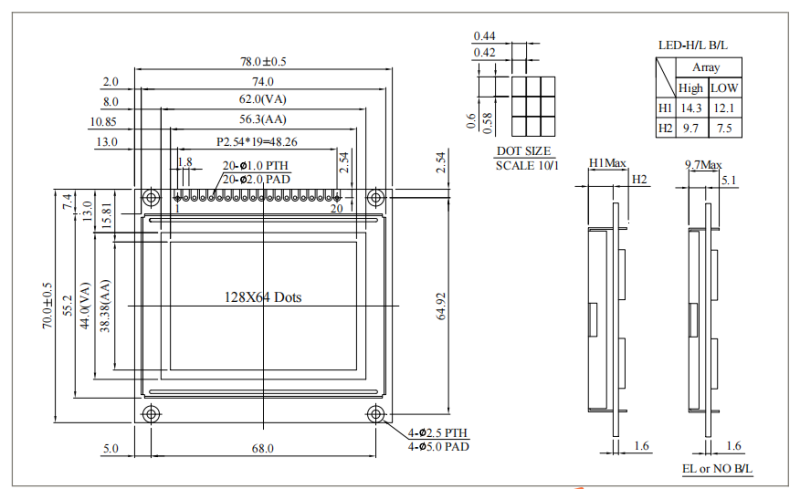

規格圖
產品規格
Pin功能定義
Pin No. | 符號 | Level | 說明 |
1 | VEE | — | Negative Voltage Output |
2 | Vss | — | GND |
3 | Vdd | — | Power supply |
4 | Vo | — | Power supply for LCD driver |
5 | /WR | L | Data write. Write data into RA6963WR = L |
6 | /RD | L | Data read. Read data from RA6963RD = L |
7 | /CE | L | L : Chip enable |
8 | /CD | H / L | WR=L , C/D=H : Command Write C/D=L: Data write RD=L , C/D=H : Status Read C/D=L: Data read |
9 | /RESET | H / L | H : Normal ; L : Initialize RA6963 |
10 | DB0 | H / L | Data bus line |
11 | DB1 | H / L | Data bus line |
12 | DB2 | H / L | Data bus line |
13 | DB3 | H / L | Data bus line |
14 | DB4 | H / L | Data bus line |
15 | DB5 | H / L | Data bus line |
16 | DB6 | H / L | Data bus line |
17 | DB7 | H / L | Data bus line |
18 | FS | H / L | Pins for selection of font ; H : 6 * 8 , L : 8 * 8 |
19 | K | — | Power supply for LED B/L - |
20 | A | — | Power supply for LED B/L + |
規格說明
項目 | 標準尺寸 | 單位 |
點陣(分辨率) | 128 x 64 | - |
模塊尺寸 | 78.0 x 70.0 x 14.3(Max) | mm |
檢視區域 | 62.0 x 44.0 | mm |
有效區域 | 56.28 x 38.36 | mm |
點大小 | 0.42 x 0.58 | mm |
點間距 | 0.44 x 0.60 | mm |
驅動方式 | 1/64 |
背光類型 | LED |
IC | RA6963 |
接口 | 8080 |
最大絕對額定值
項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
工作溫度 | TOP | -20 | - | +70 | ℃ |
儲存溫度 | TST | -30 | - | +80 | ℃ |
輸入電壓 | VIN | -0.3 | - | VDD+0.3 | V |
邏輯電源電壓 | VDD-VSS | -0.3 | - | 7.0 | V |
電氣特性
項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
邏輯電源電壓 | VDD-VSS | - | 4.5 | 5.0 | 5.5 | V |
LCD電源電壓 | VDD-V0 | Ta=-20℃ Ta=25℃ Ta=70℃ | - 8.2 7.6 | - 8.5 - | 9.8 8.8 - | V V V |
輸入高電壓 | VIH | - | 0.8VDD | - | VDD | V |
輸入低電壓 | VIL | - | 0 | - | 0.15VDD | V |
輸出高電壓 | VOH | - | VDD-0.3 | - | VDD | V |
輸出低電壓 | VOL | - | 0 | - | 0.3 | V |
供電電流 | IDD | - | 11 | 12 | 13 | mA |
