產品敘述
TG12864K型號是一款COB結構的2.9吋單色128*64圖形點陣液晶屏,液晶屏的外形尺寸為113x53mm, 視域尺寸72x40mm,AA區66.52x33.24 mm,提供多款2.9吋的128x64 STN LCD圖形供客戶選擇。 TG12864K內置NT7107, NT7108控制器(或兼容IC), 支援6800 8-bit平行接口, 內置負壓,此款型號有無背光及多色LED背光選擇,玻璃有STN正顯與負顯及FSTN型LCD ,此款模組的操作溫度是-20℃ ~ +70℃,儲存溫度為-30℃ ~ +80,所有物料符合環保RoHS標準與歐盟REACH規范。

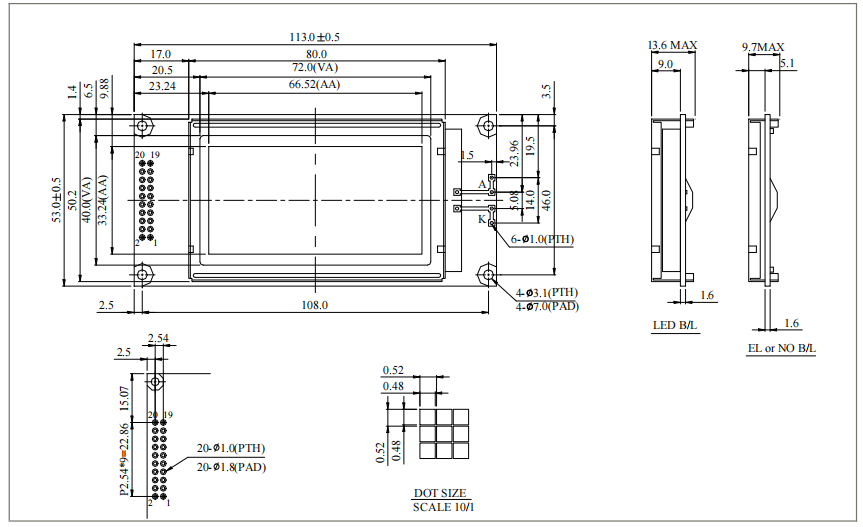

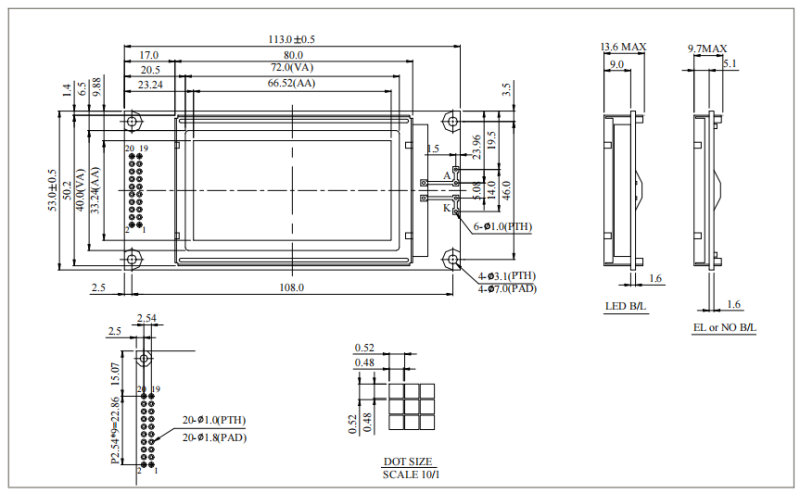

規格圖
產品規格
Pin功能定義
Pin No. | 符號 | Level | 說明 |
1 | VSS | 0V | Ground |
2 | VDD | 5.0V | Supply voltage for logic |
3 | Vo | (Variable) | Operating voltage for LCD |
4 | D/I | H/L | H: Data , L : Instruction |
5 | R/W | H/L | H: Read (MPU←Module) , L: Write (MPU→Module) |
6 | E | H | Enable signal |
7 | DB0 | H/L | Data bus line |
8 | DB1 | H/L | Data bus line |
9 | DB2 | H/L | Data bus line |
10 | DB3 | H/L | Data bus line |
11 | DB4 | H/L | Data bus line |
12 | DB5 | H/L | Data bus line |
13 | DB6 | H/L | Data bus line |
14 | DB7 | H/L | Data bus line |
15 | CS1 | H | Select Column 1~ Column 64 |
16 | CS2 | H | Select Column 65~ Column 128 |
17 | /RES | L | Reset signal |
18 | Vout | - | Negative Voltage output |
19 | A | - | Power Supply for LED backlight ( + ) |
20 | K | - | Power Supply for LED backlight ( - ) |
規格說明
項目 | 標準尺寸 | 單位 |
點陣 | 128 x 64 | - |
模塊尺寸 | 113.0 x 53.0 x 13.6 (MAX) | mm |
可視區域 | 72.0 x 40.0 | mm |
有效區域 | 66.52 x 33.24 | mm |
點大小 | 0.48 x 0.48 | mm |
點間距 | 0.52 x 0.52 | mm |
驅動方式 | 1/64 | |
背光類型 | LED | |
IC | NT7107, NT7108 | |
接口 | 68 系列 |
最大絕對額定值
項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
工作溫度 | TOP | -20 | - | +70 | ℃ |
儲存溫度 | TST | -30 | - | +80 | ℃ |
邏輯電源電壓 | VDD-VSS | -0.3 | - | 7.0 | V |
驅動電源電壓 | VLCD | VEE-0.3 | - | VDD+0.3 | V |
電氣特性
項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
邏輯供電電壓 | VDD-VSS | - | 4.5 | 5.0 | 5.5 | V |
LCD供電電壓 | VDD-VO | Ta=-20℃ | - | - | 10.8 | V |
輸入高電壓 | VIH | - | 0.7VDD | - | VDD | V |
輸入低電壓 | VIL | - | 0 | - | 0.8 | V |
輸出高電壓 | VOH | - | 2.4 | - | - | V |
輸出低電壓 | VOL | - | - | - | 0.4 | V |
供電電流 | IDD | VDD=5.0V | - | 8.28 | - | mA |
