產品敘述
TG14432B是一款144*32的COB結構圖形液晶顯示模塊,此模塊內置ST7920 controller,支持6800平行介面與4線SPI串列接口,5V電壓,提供3.3V內置升壓選擇,此模組內建繁體中文, 簡體中文,與日文字庫,TG14432B的模塊規格尺寸與出pin腳位均與字符的WH1602B相同,如果客戶需要內置中文字庫的模組可以選用TG14432B。

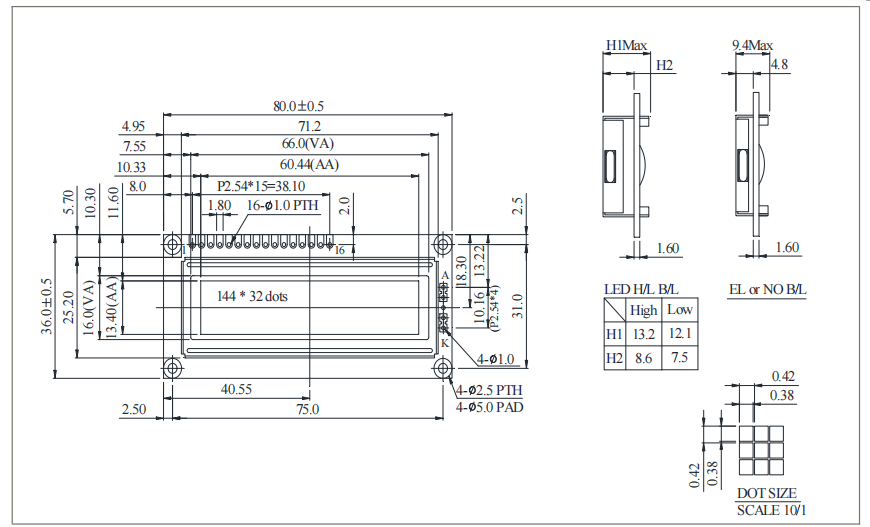

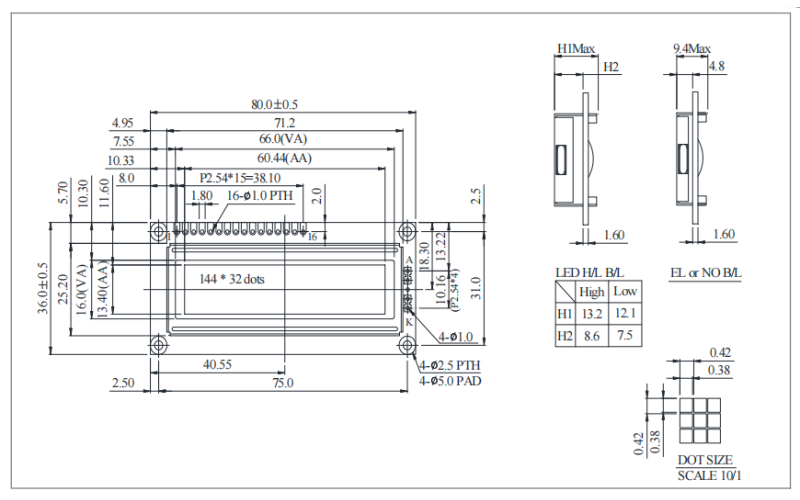

規格圖
產品規格
Pin功能定義
Pin No. | 符號 | Level | 說明 |
1 | VSS | 0V | GND |
2 | VDD | 5.0V | Power Supply (+5V) |
3 | VO |
| No connection |
4 | RS | H/L | H/L register select signal |
5 | R/W | H/L | H/L Read/Write signal |
6 | E | H/L | Enable signal |
7 | DB0 | H/L | Data bus line |
8 | DB1 | H/L | Data bus line |
9 | DB2 | H/L | Data bus line |
10 | DB3 | H/L | Data bus line |
11 | DB4 | H/L | Data bus line |
12 | DB5 | H/L | Data bus line |
13 | DB6 | H/L | Data bus line |
14 | DB7 | H/L | Data bus line |
15 | A | - | LED+ |
16 | K | - | LED- |
規格說明
項目 | 標準尺寸 | 單位 |
點陣(分辨率) | 144 x 32 | - |
模塊尺寸 | 80.0 x 36.0 x 13.2 (MAX) | mm |
檢視區域 | 66.0 x 16.0 | mm |
有效區域 | 60.44 x 13.4 | mm |
點大小 | 0.38 x 0.38 | mm |
點間距 | 0.42 x 0.42 | mm |
LCD類型 | STN Negative, Blue Transmissive (In LCD production, It will occur slightly color difference.We can only guarantee the same color in the same batch.) |
驅動方式 | 1/32 |
視角 | 6 o’clock |
背光類型 | LED |
IC | ST7920 |
界面 | 6800 |
最大絕對額定值
項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
工作溫度 | TOP | -20 | - | +70 | ℃ |
儲存溫度 | TST | -30 | - | +80 | ℃ |
輸入電壓 | VIN | -0.3 | - | VDD+0.3 | V |
邏輯電源電壓 | VDD-VSS | -0.3 | - | 5.5 | V |
LCD電源電壓 | VO-VSS | 0 | - | 7.0 | V |
電氣特性
項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
邏輯電源電壓 | VDD-VSS | - | 4.5 | 5.0 | 5.5 | V |
LCD電源電壓 | V0-VSS | Ta=-20℃ Ta=25℃ Ta=70℃ | - - - | - - - | - - - | V V V |
輸入高電壓 | VIH | - | 0.7VDD | - | VDD | V |
輸入低電壓 | VIL | - | -0.3 | - | 0.6 | V |
輸出高電壓 | VOH | - | 0.8VDD | - | VDD | V |
輸出低電壓 | VOL | - | - | - | 0.4 | V |
供電電流 | IDD | VDD=5.0V | 2.0 | 2.5 | 3.5 | mA |
