產品敘述
TG240128A是一款單色黑白屏的240x128圖形點矩陣式液晶顯示器模塊。TG240128A模塊內置RA6963控制器,支持8080 8-bit并行接口,內置負壓,標準5V驅動,可選3.3V供電,有觸控屏可供選擇。此款型號有CCFL與多色LED背光選擇,玻璃有STN正顯與負顯及FSTN型LCD。此款模塊標準是20pin,另外有24pins可供選擇,TG240128A的操作溫度是-20℃ ~ +70℃,儲存溫度為-30℃ ~ +80, 所有物料符合環保RoHS標準與歐盟REACH規范。

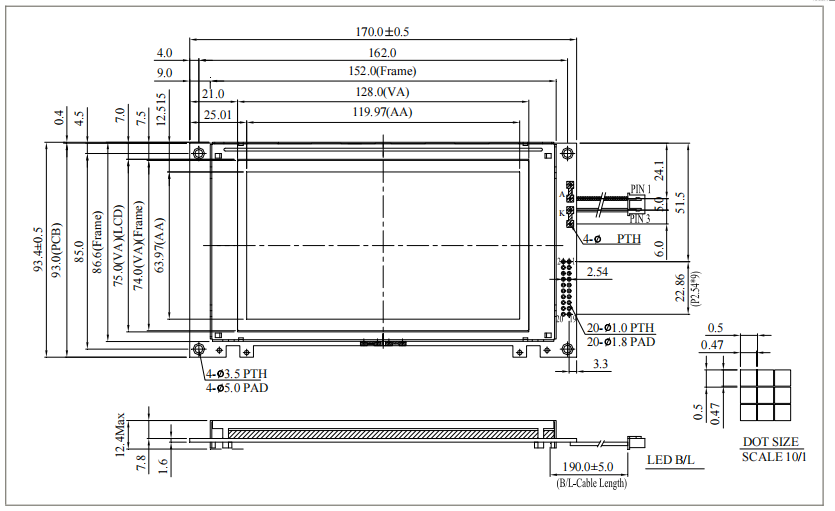

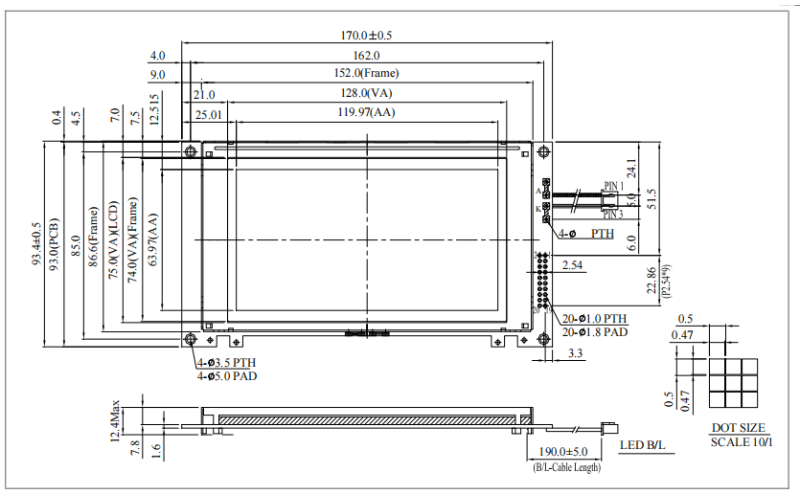

規格圖
產品規格
Pin功能定義
Pin No. | 符號 | Level | 說明 |
1 | FGND | - | Frame ground ( Connected to bezel ) |
2 | Vss | - | GND |
3 | Vdd | - | Power supply |
4 | Vo | - | Power supply for LCD driver |
5 | WR | L | Data write. Write data into RA6963when WR = L |
6 | RD | L | Data read. Read data from RA6963when RD = L |
7 | CE | L | L : Chip enable |
8 | C/D | H / L | WR=L , C/D=H : Command Write C/D=L: Data write RD=L , C/D=H : Status Read C/D=L: Data read |
9 | Vee | - | Negative Voltage Output |
10 | RESET | H / L | H : Normal ; L : Initialize RA6963 |
11 | DB0 | H / L | Data bus line |
12 | DB1 | H / L | Data bus line |
13 | DB2 | H / L | Data bus line |
14 | DB3 | H / L | Data bus line |
15 | DB4 | H / L | Data bus line |
16 | DB5 | H / L | Data bus line |
17 | DB6 | H / L | Data bus line |
18 | DB7 | H / L | Data bus line |
19 | FS | MD2 | Pins for selection of font; H : 6 * 8 , L : 8 * 8 |
20 | RV | H / L | H: Reverse L: Normal |
規格說明
項目 | 標準尺寸 | 單位 |
點陣(分辨率) | 240 x 128 | - |
模塊尺寸 | 170.0 x 93.4 x 12.4(Max) | mm |
檢視區域 | 128.0 x 74.0 | mm |
有效區域 | 119.97 x 63.97 | mm |
點大小 | 0.47 x 0.47 | mm |
點間距 | 0.50 x 0.50 | mm |
驅動方式 | 1/128 |
背光類型 | LED |
IC | RA6963 |
接口 | 8080 |
最大絕對額定值
項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
工作溫度 | TOP | -20 | - | +70 | ℃ |
儲存溫度 | TST | -30 | - | +80 | ℃ |
輸入電壓 | VIN | -0.3 | - | VDD+0.3 | V |
邏輯電源電壓 | VDD-VSS | -0.3 | - | +7.0 | V |
電氣特性
項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
邏輯電源電壓 | VDD-VSS | - | 4.5 | 5.0 | 5.5 | V |
LCD電源電壓 | VDD-V0 | Ta=-20℃ Ta=25℃ Ta=70℃ | - 17.5 16.3 | - 18.0 - | 20.1 18.5 - | V V V |
輸入高電壓 | VIH | - | 0.8VDD | - | VDD | V |
輸入低電壓 | VIL | - | 0 | - | 0.15VDD | V |
輸出高電壓 | VOH | - | VDD-0.3 | - | VDD | V |
輸出低電壓 | VOL | - | 0 | - | 0.3 | V |
供電電流 | IDD | - | 15 | 30 | 60 | mA |
