TG240128E
產品敘述TG240128E是一款單色4.8吋的240x128圖形液晶顯示器模塊。TG240128E模塊內建RA6963控制器,支持8080 8-bit并行接口,內建負壓,5V驅動,有觸控屏可供選擇。此款型號有CCFL與多色LED背光選擇,玻璃有STN正顯與負顯及FSTN型LCD。如果客戶需求20pins的PCB版,請選TG240128EP1,此款的PIN 19 與 PIN20是背光使用。TG240
產品敘述TG240128E是一款單色4.8吋的240x128圖形液晶顯示器模塊。TG240128E模塊內建RA6963控制器,支持8080 8-bit并行接口,內建負壓,5V驅動,有觸控屏可供選擇。此款型號有CCFL與多色LED背光選擇,玻璃有STN正顯與負顯及FSTN型LCD。如果客戶需求20pins的PCB版,請選TG240128EP1,此款的PIN 19 與 PIN20是背光使用。TG240
產品敘述
TG240128E是一款單色4.8吋的240x128圖形液晶顯示器模塊。TG240128E模塊內建RA6963控制器,支持8080 8-bit并行接口,內建負壓,5V驅動,有觸控屏可供選擇。此款型號有CCFL與多色LED背光選擇,玻璃有STN正顯與負顯及FSTN型LCD。如果客戶需求20pins的PCB版,請選TG240128EP1,此款的PIN 19 與 PIN20是背光使用。TG240128E的操作溫度是-20℃ ~ +70℃,儲存溫度為-30℃ ~ +80,所有物料符合環保RoHS標準與歐盟REACH規范。

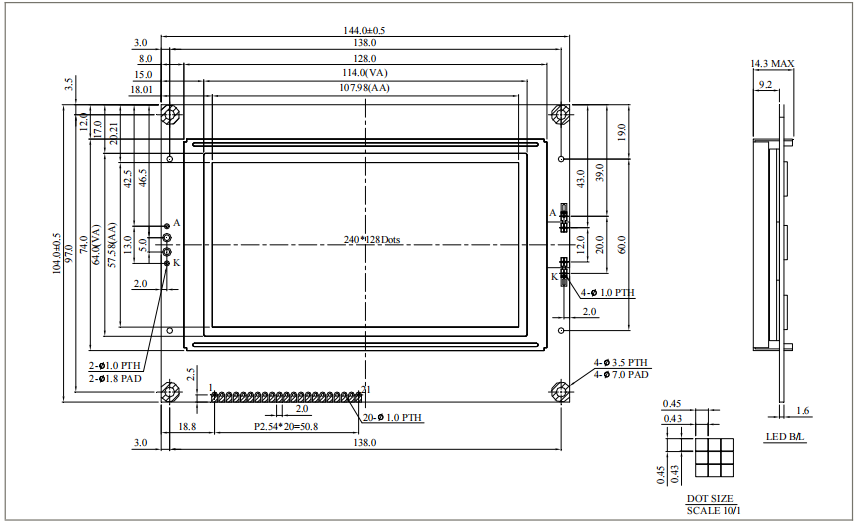

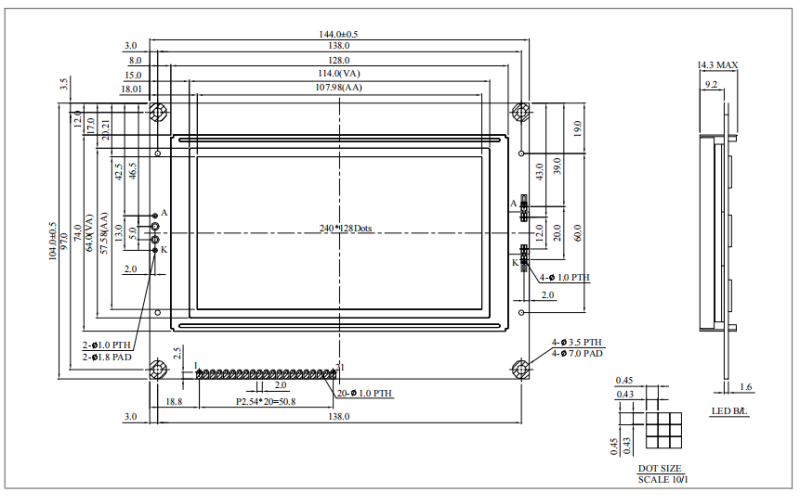

規格圖
產品規格
Pin功能定義
Pin No. | 符號 | Level | 說明 |
1 | Vss | — | GND |
2 | Vdd | — | Power supply |
3 | Vo | — | Power supply for LCD driver |
4 | C/D | H / L | WR=L , C/D=H : Command Write C/D=L: Data write |
5 | /RD | L | Data read. Read data from RA6963 when RD = L |
6 | /WR | L | Data write. Write data into RA6963 when WR = L |
7 | DB0 | H / L | Data bus line |
8 | DB1 | H / L | Data bus line |
9 | DB2 | H / L | Data bus line |
10 | DB3 | H / L | Data bus line |
11 | DB4 | H / L | Data bus line |
12 | DB5 | H / L | Data bus line |
13 | DB6 | H / L | Data bus line |
14 | DB7 | H / L | Data bus line |
15 | /CE | L | L : Chip enable |
16 | /RESET | H / L | H : Normal ; L : Initialize RA6963 |
17 | Vee | — | Negative Voltage output |
18 | MD2 | H / L | H: 32 columns ; L: 40 columns |
19 | FS1 | H / L | Pins for selection of font ; H : 6 * 8 , L : 8 * 8 |
20 | NC | — | No connection |
規格說明
項目 | 標準尺寸 | 單位 |
點陣(分辨率) | 240 x 128 | - |
模塊尺寸 | 144.0 x 104.0 x 14.3(MAX) | mm |
檢視區域 | 114.0 x 64.0 | mm |
有效區域 | 107.98 x 57.58 | mm |
點大小 | 0.43 x 0.43 | mm |
點間距 | 0.45 x 0.45 | mm |
驅動方式 | 1/128 | |
背光類型 | LED | |
IC | RA6963 | |
接口 | 80 series |
最大絕對額定值
項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
工作溫度 | TOP | -20 | - | +70 | ℃ |
儲存溫度 | TST | -30 | - | +80 | ℃ |
輸入電壓 | VIN | -0.3 | - | VDD+0.3 | V |
邏輯電源電壓 | VDD-VSS | -0.3 | - | +7.0 | V |
電氣特性
項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
邏輯電源電壓 | VDD-VSS | - | 4.5 | 5.0 | 5.5 | V |
LCD供電電壓 | VOP | Ta=-20℃ | - | - | 21.7 | V |
輸入高電壓 | VIH | - | 0.8VDD | - | VDD | V |
輸入低電壓 | VIL | - | 0 | - | 0.15 VDD | V |
輸出高電壓 | VOH | - | VDD-0.3 | - | VDD | V |
輸出低電壓 | VOL | - | 0 | - | 0.3 | V |
供電電流 | IDD | - | 45 | 55 | 60 | mA |
