TG320240C0
產品敘述TG320240C0是一款單色5.7寸的320x240圖形STN液晶顯示器模塊。此款模塊內建RA8835控制器,支持6800 / 8080 8-bit并行接口,內建負壓,有溫補線路可供選用。此款TG320240BX型號有多種背光選擇,玻璃有STN正顯與負顯及FSTN型LCD(部分顏色LED與LCD有MOQ)。TG320240C0的操作溫度是-20℃ ~ +70℃,儲存溫度為-30℃ ~ +
產品敘述TG320240C0是一款單色5.7寸的320x240圖形STN液晶顯示器模塊。此款模塊內建RA8835控制器,支持6800 / 8080 8-bit并行接口,內建負壓,有溫補線路可供選用。此款TG320240BX型號有多種背光選擇,玻璃有STN正顯與負顯及FSTN型LCD(部分顏色LED與LCD有MOQ)。TG320240C0的操作溫度是-20℃ ~ +70℃,儲存溫度為-30℃ ~ +
產品敘述
TG320240C0是一款單色5.7寸的320x240圖形STN液晶顯示器模塊。此款模塊內建RA8835控制器,支持6800 / 8080 8-bit并行接口,內建負壓,有溫補線路可供選用。此款TG320240BX型號有多種背光選擇,玻璃有STN正顯與負顯及FSTN型LCD(部分顏色LED與LCD有MOQ)。TG320240C0的操作溫度是-20℃ ~ +70℃,儲存溫度為-30℃ ~ +80,所有物料符合環保RoHS標準與歐盟REACH規范。

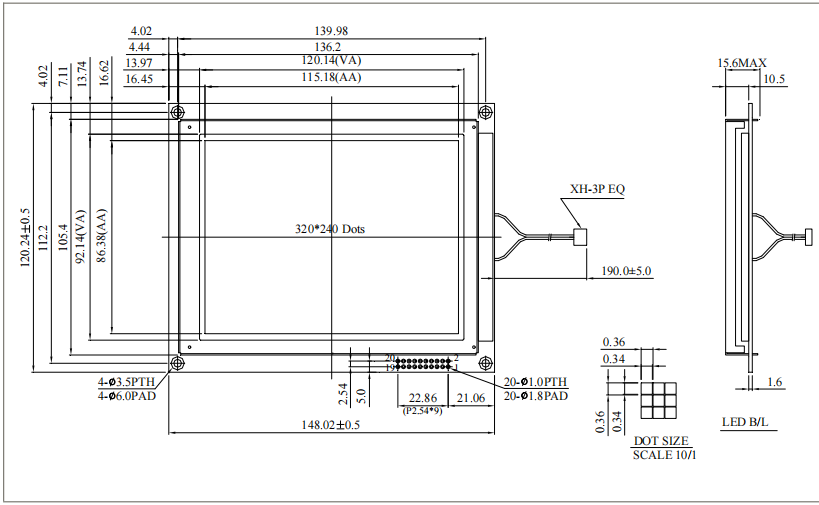

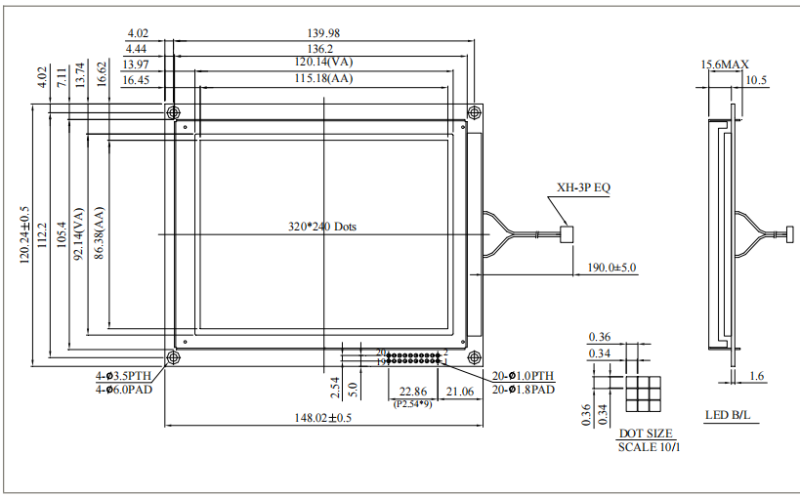

規格圖
產品規格
Pin功能定義
Pin No. | 符號 | Level | 說明 |
1 | VSS | 0V | GND |
2 | VDD | 5.0V | Power supply for Logic |
3 | VO | No connection | |
4 | /RD | H/L | 8080 family: Read signal,6800 family :Enable Clock |
5 | /WR | H/L | 8080 family: Write signal,6800 family :R/W signal |
6 | A0 | RD =L,WR=H A0=L: Data Read A0=H: Status read | |
RD =L,WR=H A0=L: Command write A0=H: Data read | |||
7~14 | DB0~DB7 | H/L | Data bus line |
15 | /CS | H/L | Chip select ,Active L |
16 | /RES | H/L | Controller reset signal, Active L |
17 | Vee | Negative voltage output | |
18 | FGND | Frame Ground | |
19 | NC | No connection |
規格說明
項目 | 標準尺寸 | 單位 |
點陣(分辨率) | 320 x 240 | - |
模塊尺寸 | 148.02 x 120.24 x 16.0(Max) | mm |
檢視區域 | 120.14 x 92.14 | mm |
有效區域 | 115.18 x 86.38 | mm |
點大小 | 0.34 x 0.34 | mm |
點間距 | 0.36 x 0.36 | mm |
驅動方式 | 1/240 | |
背光類型 | LED |
最大絕對額定值
項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
工作溫度 | TOP | -20 | - | +70 | ℃ |
儲存溫度 | TST | -30 | - | +80 | ℃ |
輸入電壓 | VIN | -0.3 | - | VDD+0.3 | V |
邏輯電源電壓 | VDD-VSS | -0.3 | - | 7.0 | V |
LCD供電電壓 | VDD-V0 | 0 | - | 32 | V |
電氣特性
項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
邏輯電源電壓 | VDD-VSS | - | 4.5 | 5.0 | 5.5 | V |
LCD電源電壓 | VDD-V0 | Ta=-20℃ | - | - | - | V |
輸入高電壓 | VIH | - | 0.5VDD | - | VDD | V |
輸入低電壓 | VIL | - | VSS | - | 0.2VDD | V |
輸出高電壓 | VOH | - | VDD-0.4 | - | - | V |
輸出低電壓 | VOL | - | - | - | VSS+0.4 | V |
供電電流 | IDD | VDD=5.0V | 90.0 | 100.0 | 105.0 | mA |
